IEEE802.15.4e データフォーマット

IEEE802.15.4eのデータフォーマットについて解説します。

1. データの構成

IEEE802.15.4eのデータフォーマット、およびドライバから出力されるデータは次の通りとなっています。
フレームコントロールの中の各ビットに、フレームコントロールのversionや、
各データの有無がアサインされています。

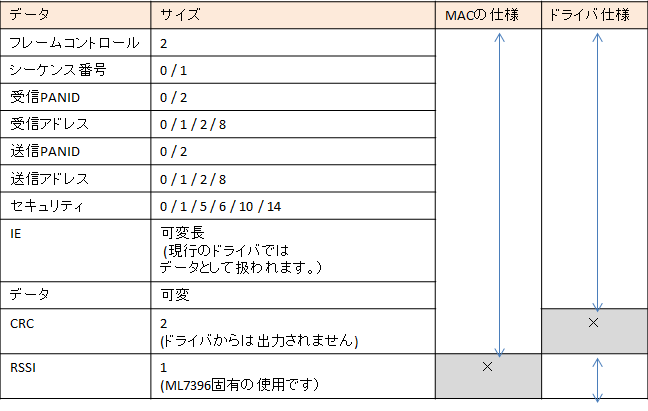

下表はIEEE 802.15.4eで送信されるデータを表したものです。

その中で、「MACの仕様」は無線によって送信されるデータを表しています。

「ドライバ仕様」は、本ドライバソフトを使用するときにデータとして通知されるデータになっています。

CRCはドライバ内で処理され上位の関数に通知されることはありませんが
代わりに受信時の感度を示すRSSI値が最後に付与されています。

2. フレームコントロールについて

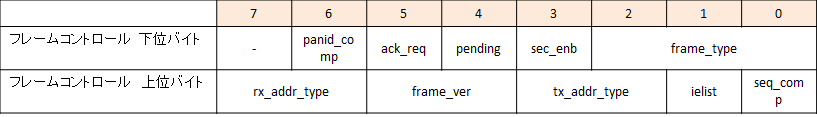

フレームコントロールのデータは16bit(2バイト)で構成されています。
そのデータの各ビットには次のような機能が割り当てられています。

2-1. frame_type

フレームタイプを示すビットです。

2-2. sec_enb

セキュリティーの有無を示すビットです。

2-3. pending

2-4.　ack_req

ACK要求の有無を示すビットです。

2-5. seq_comp

シーケンス番号の有無を示すビットです。シーケンス番号はデータ送信時に付与されるもので、
受信先が同じ送信元から同じシーケンス番号のデータを連続して受け取ったらデータを破棄します。

2-6. ielist

ielistの有無を示しています。

2-7. frame_ver

フレームコントロールのデータバージョンを示しています。

2-8. アドレスについて

アドレスはpanid_comp, tx_addr_type, rx_addr_typeにより、送信PANID、送信アドレス、受信PANID、
受信アドレスの有無、およびアドレスのモードが決まります。

rx_addr_typeについて

tx_addr_typeについて

PANIDの有無は、tx_addr_type, rx_addr_type, panid_compの情報に応じて次のようになっています。
(2016.4.12 表が間違っていたので改訂しました)

3. Lazurite Sub-GHzの実例

LazuriteではデフォルトのMACヘッダは0xA821です。

• 受信したデータをシリアル出力すると「0x21,0xA8, ....」になります。
