Raspberry Piへのインストール方法

概要

  1. LazuriteGraphについて
  2. LazuriteGraphのインストール方法
  3. 使用方法
  4. 使用許諾

1. LazuriteGraphについて

特定の書式に従って送信される数値データをリアルタイムにグラフ化することができるツールです。最大で4つのグラフを同時に表示することができ、グラフのタイトルや、グラフ毎に軸の数、ラベルを任意に設定することができます。

Raspberry Pi用は920MHz無線から受信したデータのグラフ表示も可能です。



2. LazuriteGraphのインストール方法

1. Raspberry Piのコンソール画面で次のコマンドを入力して、インストーラ用スクリプトをダウンロードします。

pi@raspberrypi ~ $ git clone git://github.com/LAPIS-Lazurite/LazuriteInstaller⏎

Cloning into 'LazuriteInstaller'...
remote: Counting objects: 17, done.
remote: Compressing objects: 100% (10/10), done.
remote: Total 17 (delta 4), reused 12 (delta 2), pack-reused 0
Receiving objects: 100% (17/17), done.
Resolving deltas: 100% (4/4), done.

2. LazuriteGraphのインストーラーが保存されているフォルダに移動します。

pi@raspberrypi ~ $ cd LazuriteInstaller/LazuriteGraph/⏎

3. インストーラ用スクリプトを実行します。
実行するとSTEP1~STEP10まで実行され、最後まで実行したらインストール完了です。

pi@raspberrypi ~/LazuriteInstaller/LazuriteGraph $ ./install.sh

STEP1:: get LazDriver from github
Cloning into 'LazDriver'...
remote: Counting objects: 88, done.
remote: Compressing objects: 100% (6/6), done.

......

./src/com/lapis_semi/lazurite/LazuriteGraph/ComChart.java:33: 警告: [serial] 直 列化可能なクラスComChartには、serialVersionUIDが定義されていません
public class ComChart extends JFrame implements SerialPortEventListener,SubGHzEventListener {
^
警告26個

STEP10:: enabling SubGHz tab

Complete !!

(補足)
STEP9のコンパイルで警告が表示されますが問題はありません。LazuriteIDEのjavaのバージョンは1.6ですが、Raspberry Pi側は1.8でバージョンが異なるために警告が表示される個所があります。

3. 使用方法

3-1.起動方法

3-1. コンソール画面から実行する場合は次のコマンドを実行してください。

pi@raspberrypi ~ $ cd ~/java/LazuriteGraph/⏎
pi@raspberrypi ~/java/LazuriteGraph $ ./LazuriteGraph⏎



3-2. GUIから実行する場合はファイルマネージャからLazuriteGraphを実行してください。

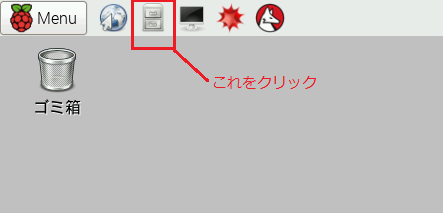

ファイルマネージャーを開きます。

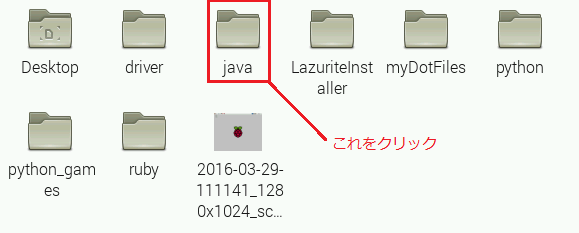

LazuriteGraphがインストールされているフォルダを開きます。

続いて、LazuriteGraphのフォルダを開きます

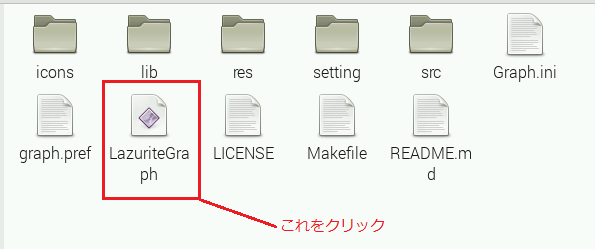

LazuriteGraphをクリックして開きます。



LazuriteGraphをクリックして開きます。

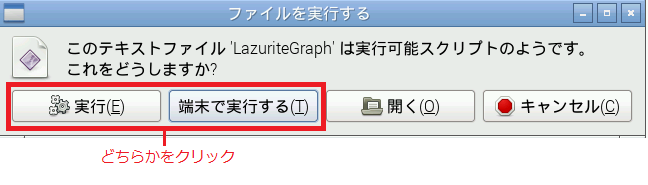

『端末で実行する』を選択するとコンソール画面に出力されるログが見れます。
『実行』を選択するとコンソール画面は表示されません。

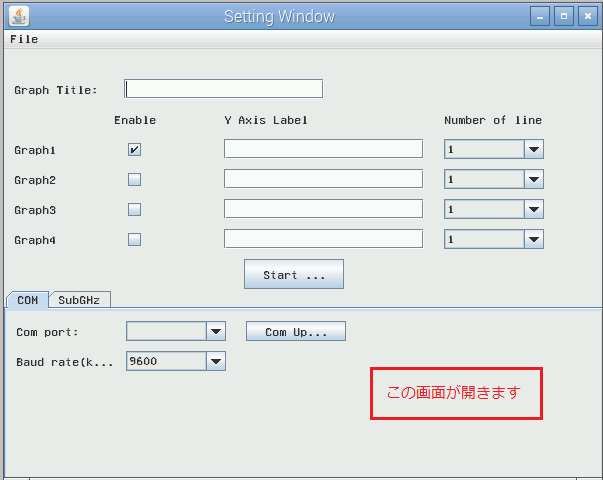

LazuriteGraphが開きました。



3-3.使い方

Lazurite IDEを開きます。

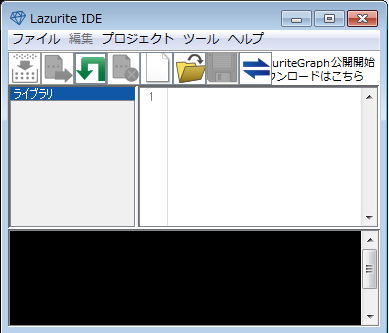

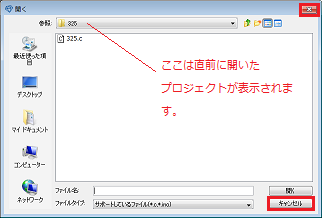

開くとダイアログが表示されるので、これを閉じます。

閉じると、新規作成画面になります。

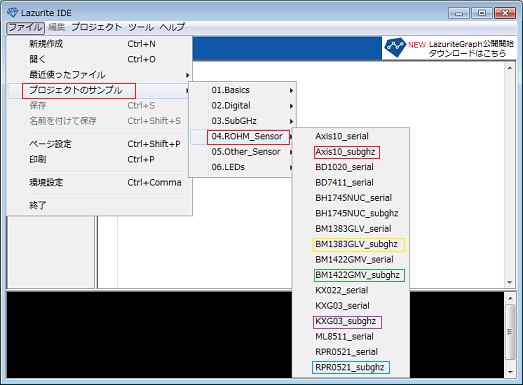

続いて、ファイル → プロジェクトのサンプル → 04.ROHM_Sensor → Axis10_subghz(赤四角部分)の順に選択します。



           ※《 参照1 》

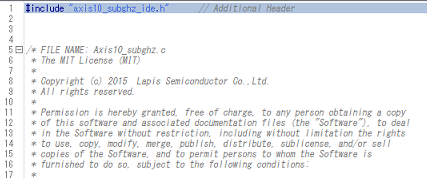

選択すると、プログラムが読み込まれます。

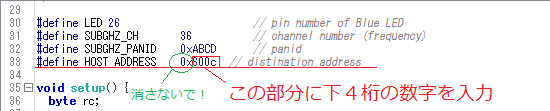

続いて、プログラム内の"HOST ADDRESS"に送信元の数字を入力します。

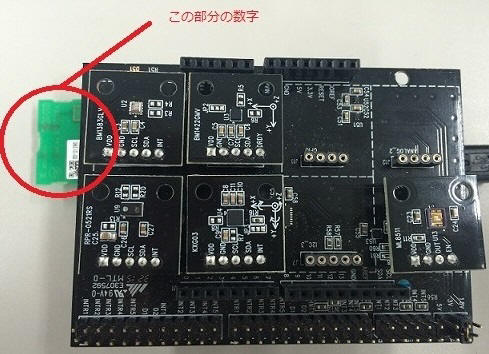

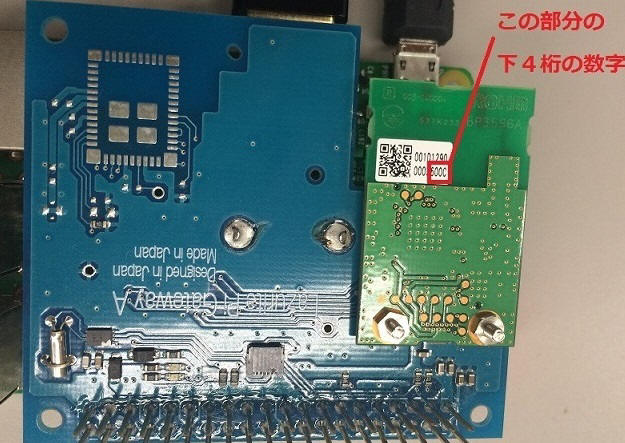

写真の場所の数字下4桁部分を入力してください。その際、”0×”は消さないで下さい。

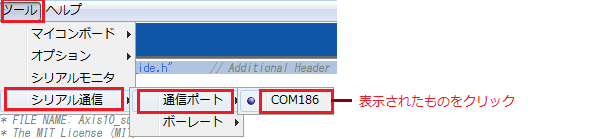

続いて、ツール → シリアル通信 → COM186(表示されたもの) の順に選択します。

マイコンボード通信をクリックします。

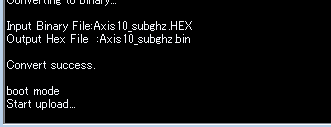

実行画面が表示されます。



これで、Lazurite IDEの操作は終了です。

続いて、3-1の起動方法に沿って、LazuriteGraphを開きます。

File → OPEN を選択します。

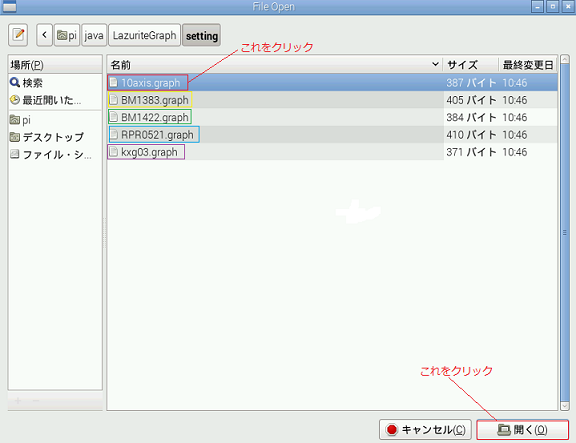

続いて、10axis.graphを選択して開きます。

   ※《 参照2 》

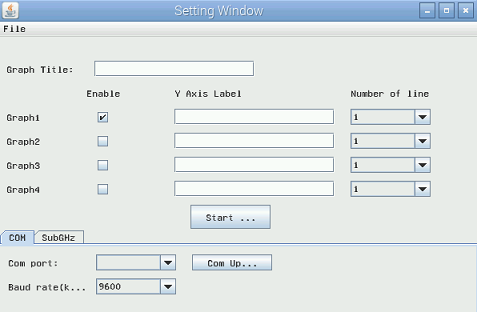

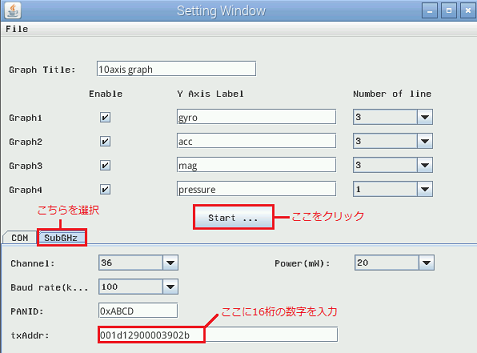

SubGHzを選択し、"texAddr"に送信先の数字を入力します。

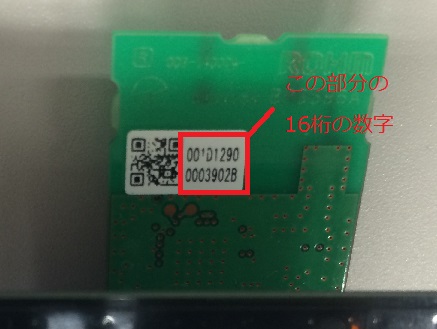

数字は写真の場所の数字16桁全てを入力してください。

入力後、startをクリックします。

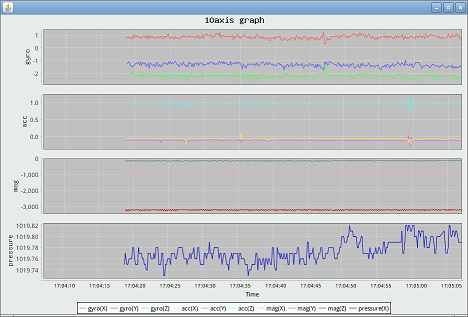

10axis graphが表示されます。

※10axis graph以外を表示させる時は、《参照1》で他のプロジェクトのサンプル、《参照2》で他のグラフファイルを選択して下さい。

なお、《参照1》のプロジェクトのサンプルは、Axis10_subghz(赤)・ BM1383GLV_subghz(黄)・ BM1422GMV_subghz(緑)・ KXG03_subghz(紫)・ RPR0521_subghz(青)のみです。



4. 使用許諾

LazuriteGraphはLazuriteIDEに拡張して使用するソフトウエアです

MITライセンスに準じて配布しています。
