voltage_check(level)

詳細

uint8_t voltage_check(uint8_t level);

仕様

電源電圧の測定を行う関数です。

電源電圧の測定は"level"で指定された電圧を下回っているかを判定します。電源電圧の方が低い場合は、判定レベルを1段階下げて再度測定を行います。電源電圧が判定レベルを上回ると測定を停止し、その時に判定していたlevelを戻り値で返します。

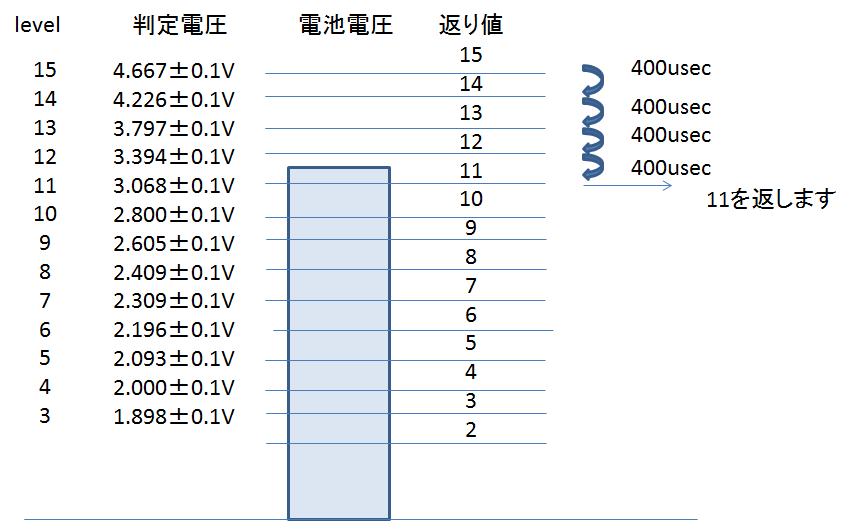

一回の電圧判定に必要な時間は約400usecなので、下図の場合は5回判定を行う為、約2msの測定時間がかかります。

パラメータ

    uint8_t level

測定を開始する電圧レベルを指定します。

戻り値

電源電圧が判定レベルを上回ったら測定を停止し、その時のlevelの数値を返します。

サンプル

サンプルプログラムの01.Basics\voltage_check\voltage_check.cで使用しています.

void print_voltage(uint8_t level) { Serial.print("Current VDD voltage : "); switch (level) { case VLS_UNDER_1_898: Serial.println("< 1.898V"); break; case VLS_1_898: Serial.println("1.898 ~ 2.000V"); break; case VLS_2_000: Serial.println("2.000 ~ 2.093V"); break; case VLS_2_093: Serial.println("2.093 ~ 2.196V"); break; case VLS_2_196: Serial.println("2.196 ~ 2.309V"); break; case VLS_2_309: Serial.println("2.309 ~ 2.409V"); break; case VLS_2_409: Serial.println("2.409 ~ 2.605V"); break; case VLS_2_605: Serial.println("2.605 ~ 2.800V"); break; case VLS_2_800: Serial.println("2.800 ~ 3.068V"); break; case VLS_3_068: Serial.println("3.068 ~ 3.394V"); break; case VLS_3_394: Serial.println("3.394 ~ 3.797V"); break; case VLS_3_797: Serial.println("3.797 ~ 4.226V"); break; case VLS_4_226: Serial.println("4.226 ~ 4.667V"); break; case VLS_4_667: Serial.println("> 4.667V"); break; default: Serial.println("unknown"); break; } } void setup() { Serial.begin(115200); } void loop() { uint8_t level; level = voltage_check(VLS_4_667); // start checking from 4.667V print_voltage(level); sleep(3000); }
