Lazurite Basic(ラズライト ベーシック)

Lazurite Basic

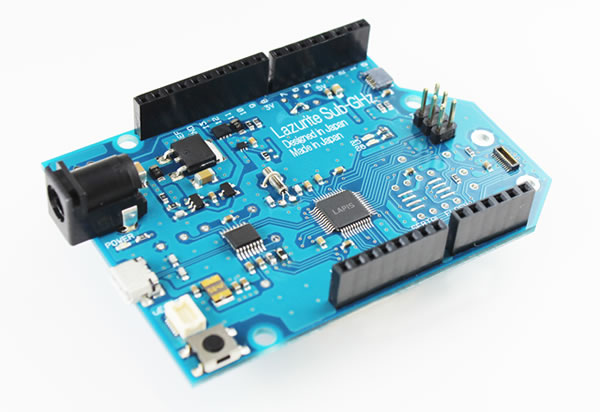

Lazurite Basicはラピスセミコンダクタ製16bit低消費マイコンML620Q504を搭載したオープンプラットフォームのマイコンボードです。
20本の入出力端子(内6本はアナログ入力端子と兼用)を搭載し、16MHzで動作します。
32kHzの水晶発振子を搭載しており、マイコンが動作していない時にスリープ動作をすることによって従来のマイコンボードから大幅に消費電力を削減しました。
Lazurite IDEを搭載したPCと、Lazurite BasicをUSB接続することで、プログラムを開発することができます。
コネクタはArduino Unoと互換のインタフェースであり、ソフトウエアもArduinoライクのインタフェースで開発することができます。

仕様

項目 仕様
CPU ML620Q504
マイコンコア 独自16bitRISCコア
ソフトウエア開発言語 C言語(ANSI C)
C++言語には対応しておりません。
動作速度 動作時 16MHz / Sleep時 32.768kHz
プログラムROM 64KB (ユーザ領域は65,536バイト中、64,512バイト)
GPIO 20系統(12bit ADコンバータ用端子を含む)
PWM出力 8系統
外部割込み 2系統 (最大8系統)
12bit ADコンバータ 6系統
I2C マスターのみ1系統
SPI マスターのみ1系統
非同期シリアル 2系統
動作電圧 3.3V /5V 切り替え可能
BP3596A使用時はVにしないでください。
電源電圧 マイクロUSB-B / DC電源 -15V
消費電流 2mA (待機中) sleep関数実行中 / 10mA(動作中)
