らずらいと姫の挑戦日記（第41回）～磁気センサ基板の近接センサ～

2017-05-24

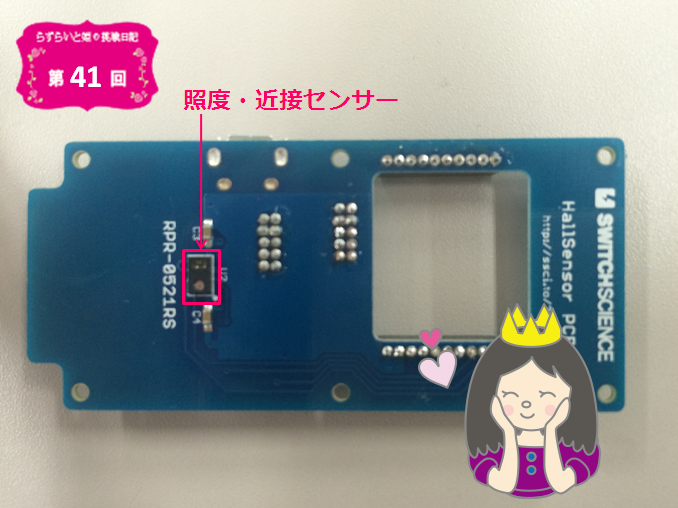

今回も磁気センサ基板を使いますが、もう１つのRPR-0521fRS（照度・近接センサー）のサンプルプログラムを動かしてみたいと思います☆

環境センサ基板についているRPR-0521fRS（照度・近接センサー）と同じですが、今回のサンプルプログラムでは、センサーに物が近づいたら反応して、node-red上の数値で確認出来るシステムを開発してみたいと思います。

Lazuriteの設定

機器の接続は、前回の磁気センサと同じです。

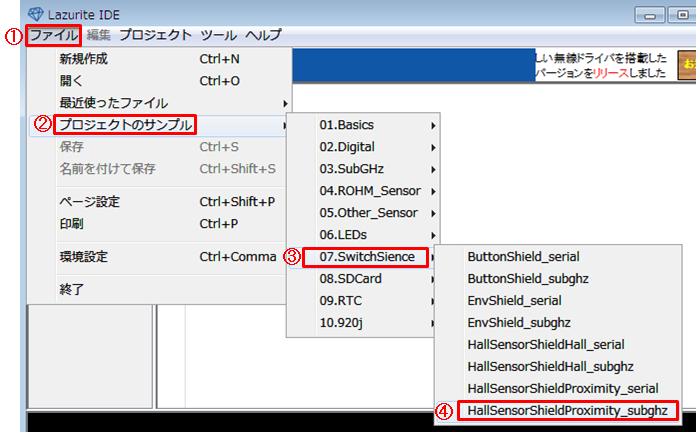

①ファイル→②プロジェクトのサンプル→③07.SwitchSience→④HallSensorShieldProximity_subghz
の順に選択します。

前回同様、ツール設定をLAZURITE miniを選択、無線の設定（Raspberry Pi側のアドレスを入力）をして、マイコンボードへ転送します。

node-redの立ち上げ、操作は磁気センサ基板と同じですので、こちらをご覧ください。

結果は・・・

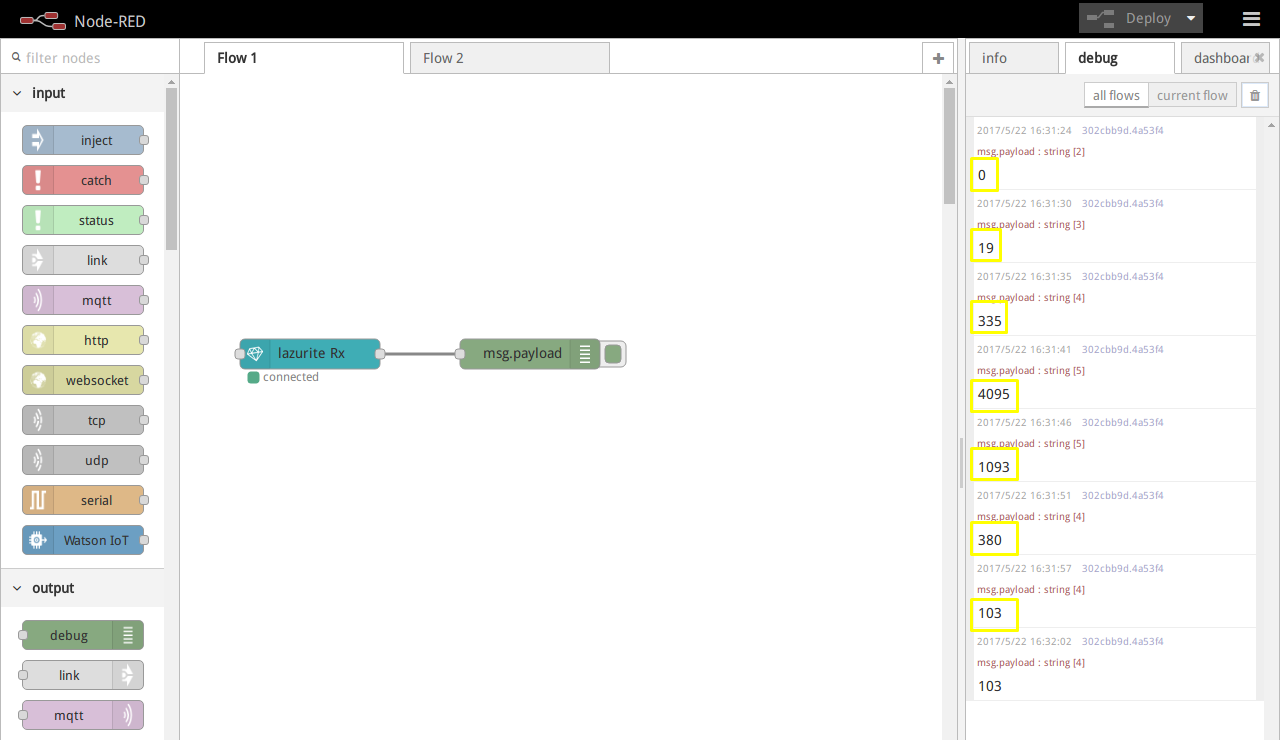

画面右側のdebugに数値が表示されています。
０の時は何も検出されておらず、センサーに手を近づけたりして、距離が近ければ近いほど数値が大きくなっていきます。一番近く、完全にセンサーを覆ってしまうと、最大値４０９５が検出されました！

（追記）
最新版のサンプルプログラムでは、「近接センサーの値,電源電圧」が出力値になっています。

これで、スイッチサイエンスさんから発売されたLazurite 920Jに対応したシールド３種類全て無事に動かすことが出来ました♪

node-redが上手くインストール出来て使えるようになれば、結果を簡単にグラフ化も出来ますし、自分で応用して色んなモニタリングシステムが作れちゃいますね!!
