らずらいと姫の挑戦日記（第39回）～環境ｾﾝｻ基板を動かす～
2017-05-19
Lazurite 920Jに対応シールドを動かすシリーズ第２弾は、環境センサ基板です☆
今回は、温度・湿度・気圧・明るさを計測できる環境センサ基板を動かして、その値をグラフツールで表示してみたいと思います☆

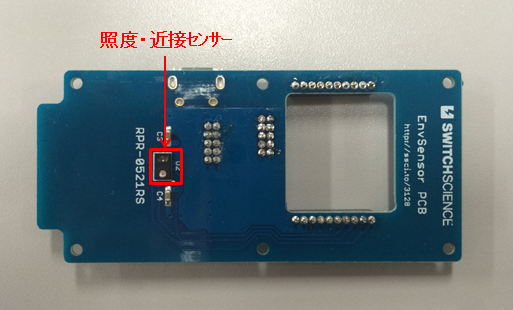

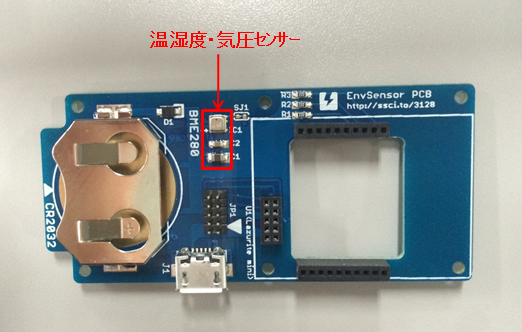

環境センサ基板には、BME280（温湿度・気圧センサー）とRPR-0521fRS（照度・近接センサー）がついています。早速使ってみましょう♪
Lazuriteの設定
１．機器の接続をします。

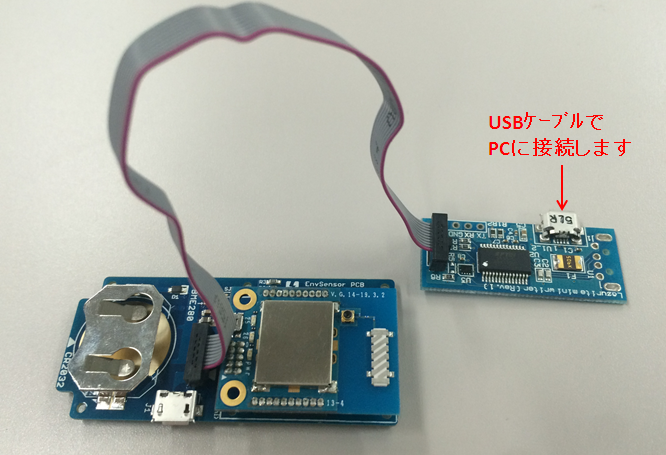

前回のボタン基板同様、環境センサ基板とLazurite920Jをセットし、Lazurite mini writer とケーブルを接続します。
環境センサ基板とケーブルも接続します。ケーブルの向きに気を付けて下さい。（詳細は前回ブログで確認して下さい。）
接続完成です☆これをPCに繋ぎます。
２．Lazuriteを立ち上げます。
①ファイル→②プロジェクトのサンプル→③07.SwitchSience→④EnvShield_subghz
の順に選択します。

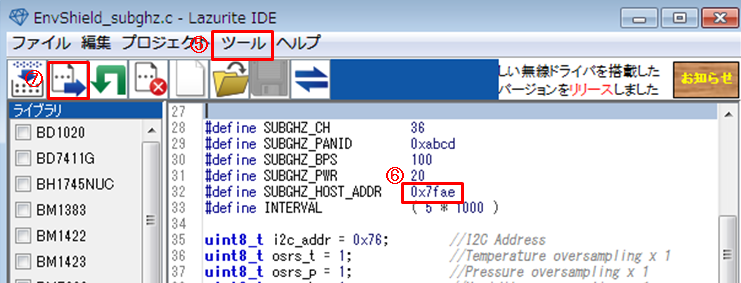

ボタン基板同様、⑤ツール設定をLAZURITE miniを選択し、⑥無線の設定（Raspberry Pi側のアドレスを入力）をして、⑦マイコンボードへ転送します。
これで、Lazuriteの設定は終了です。次にRaspberry Piの設定です。
Raspberry Piの設定
１．node-redを立ち上げます。
Lazurite用のNode-RED用のライブラリと、グラフツール node-red-dashboardがインストールされていない場合、前回ブログをご覧ください。
①以下のコマンドを入力後、enterをクリックします。
[c]
node-red
[/c]
ブラウザを立ち上げて、②のIPアドレスをコピーします。
２．node-redの設定をします。

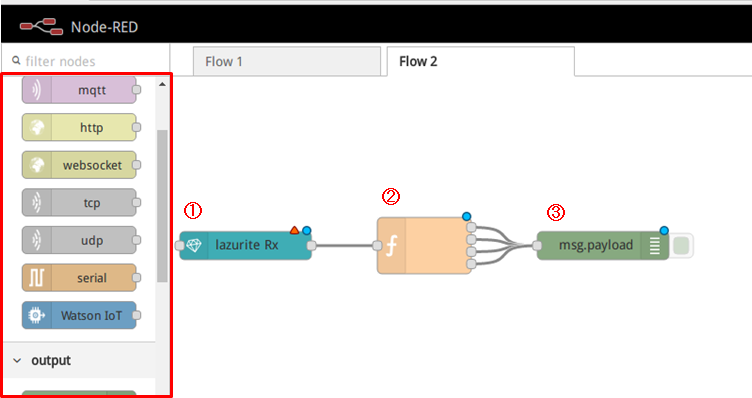

画面左側から、①Lazurite Rx、②function、③debugをそれぞれドラッグして配置します。

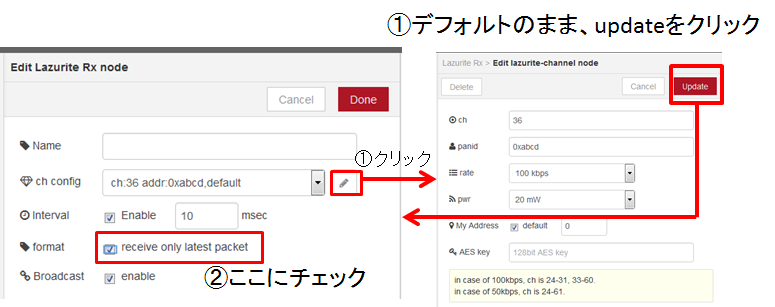

①のlazurite Rxをクリックして、次のように設定を行います。
②のfunctionをダブルクリックして開きます。

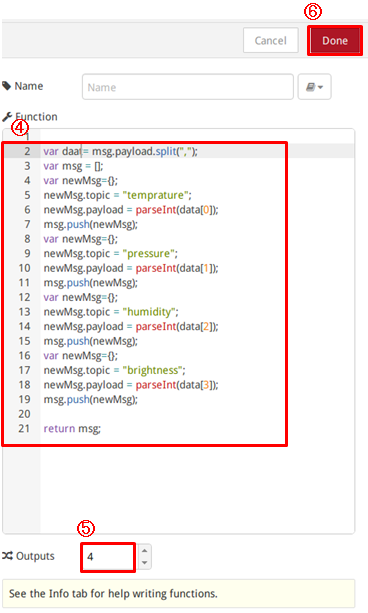

④のプログラムを書き込み、⑤のOutputsを「４」（温度・気圧・湿度・明るさ）にして、⑥Doneをクリックします。
④のプラグラムの内容です。
[c]
var data=msg.payload.split(",");
var msg=[];
var newMsg={};
newMsg.topic="temprature";
newMsg.payload=parseInt(data[0]);
msg.push(newMsg);
var newMsg={};
newMsg.topic="pressure";
newMsg.payload=parseInt(data[1]);
msg.push(newMsg);
var newMsg={};
newMsg.topic="humidity";
newMsg.payload=parseInt(data[2]);
msg.push(newMsg);
var newMsg={};
newMsg.topic="brightness";
newMsg.payload=parseInt(data[3]);
msg.push(newMsg);
return msg;
[/c]
functionに４つの□が出来たので、それぞれをmsg.payloadと結びます。
２．グラフの設定をします。

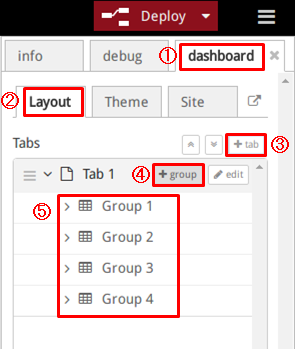

画面右端の①dashboard→②Layout→③の＋tabをクリックすると、Tab1が作成されました。
Tab１にカーソルをあわせると、④の＋groupが表示されるのクリックして、⑤Group1から4までを作成します。
次にGroupとTab1の名前の設定などをします。

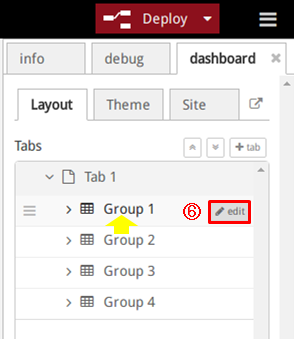

Group1にカーソルをあわせると⑥のeditが表示されるのでクリックして開きます。

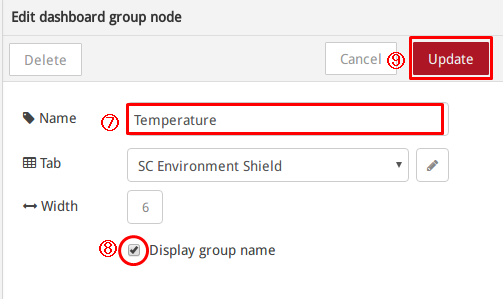

⑦Group1のNameを任意の名前にします。
⑧グラフに名前を表示させたい場合チェックをいれます。
⑨のUpdateをクリックします。
Group2から4も同様に設定します。
Tab1の設定も同様です。

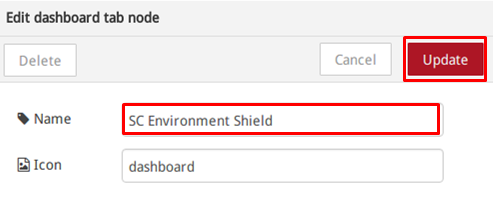

Tab1にカーソルをあわせるとeditが表示されるのでクリックして開きます。
Tab1のNameを任意の名前にし、Updateをクリックします。

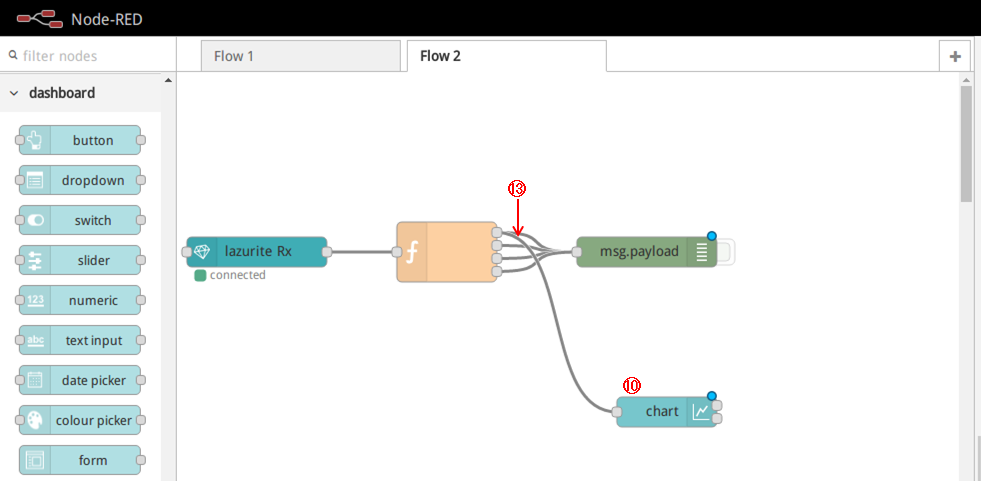

⑩のchartを配置し、ダブルクリックで開きます。

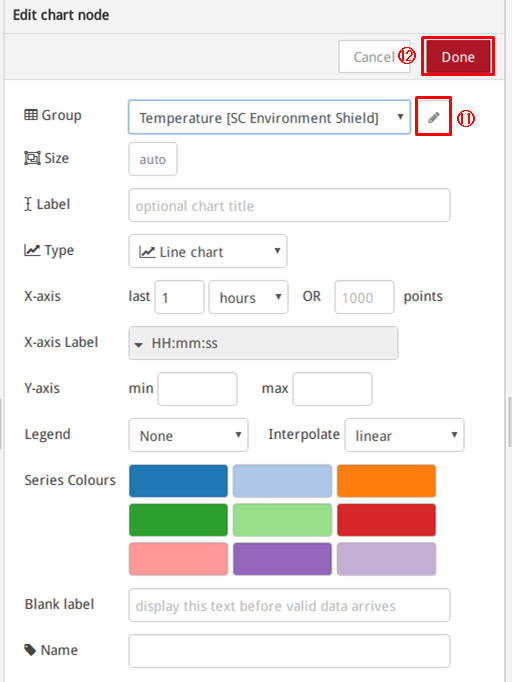

グラフの設定画面が表示されますので、任意の設定にします。
⑪の鉛筆ﾏｰｸ→開いた画面のUpdateをクリック→⑫のDoneをクリックします。

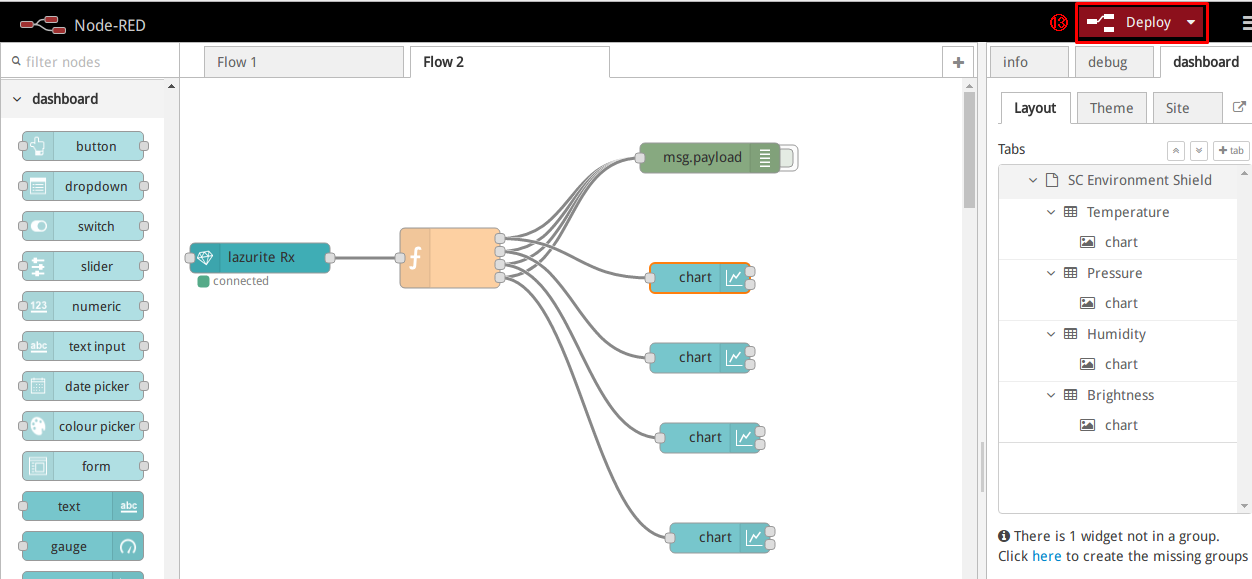

chartをあと３つ配置して、同様の作業をします。
最後に⑬のDeployをクリックします。
４．グラフ表示用のnode-red-dashboardを立ち上げます。
新しいブラウザを立ち上げて、node-redのアドレスの後ろに、「ui」を入力→enter

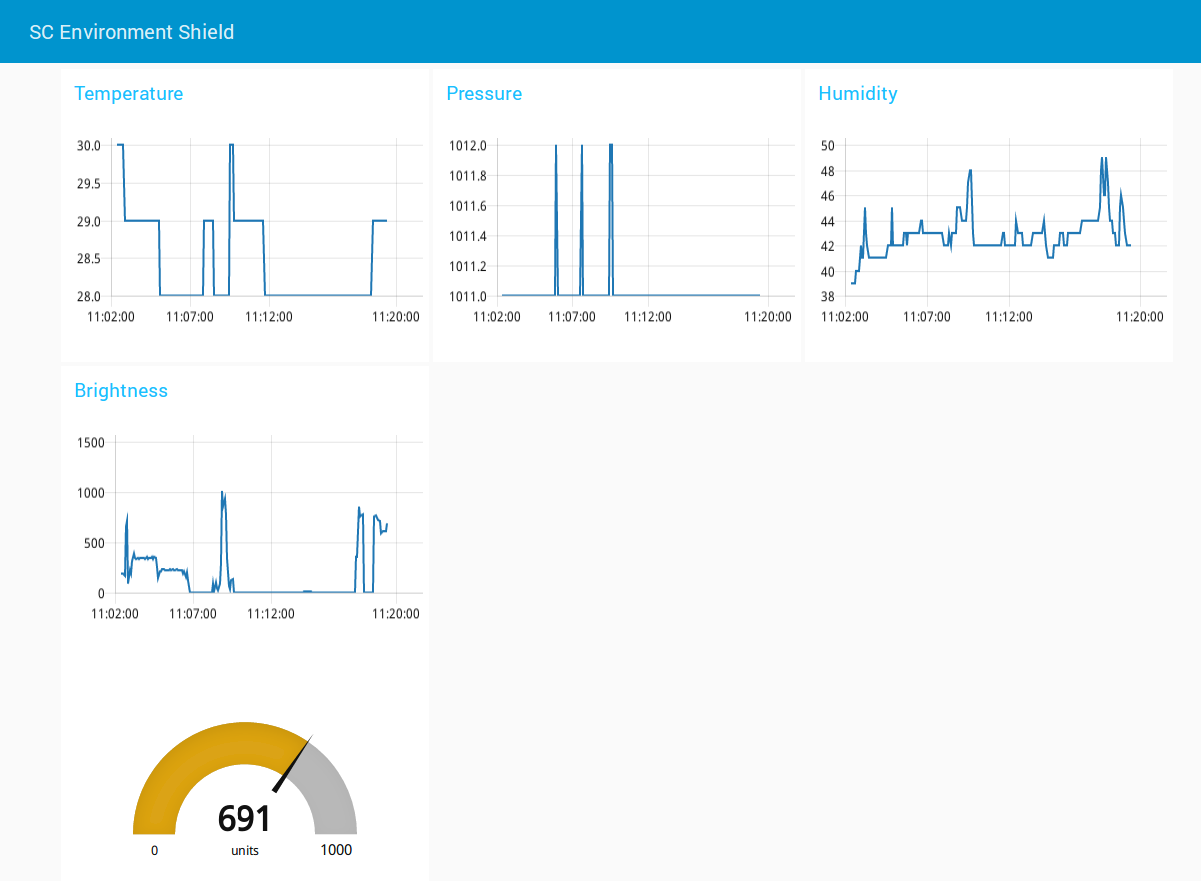

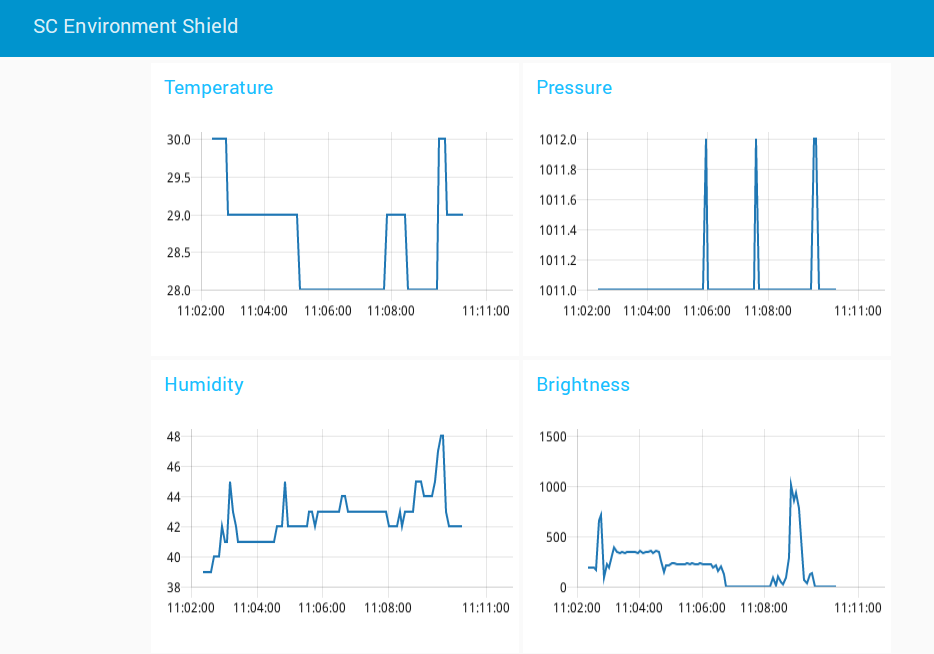

すると、４つのグラフが綺麗に表示されました♪
グラフの表示の設定は、node-red画面→dashboard→Siteの中で変更できるので色々と試してみてください。

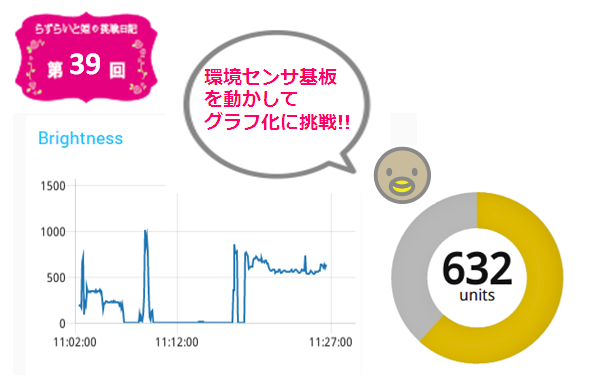

明るさを円グラフで表示させたいと思います！

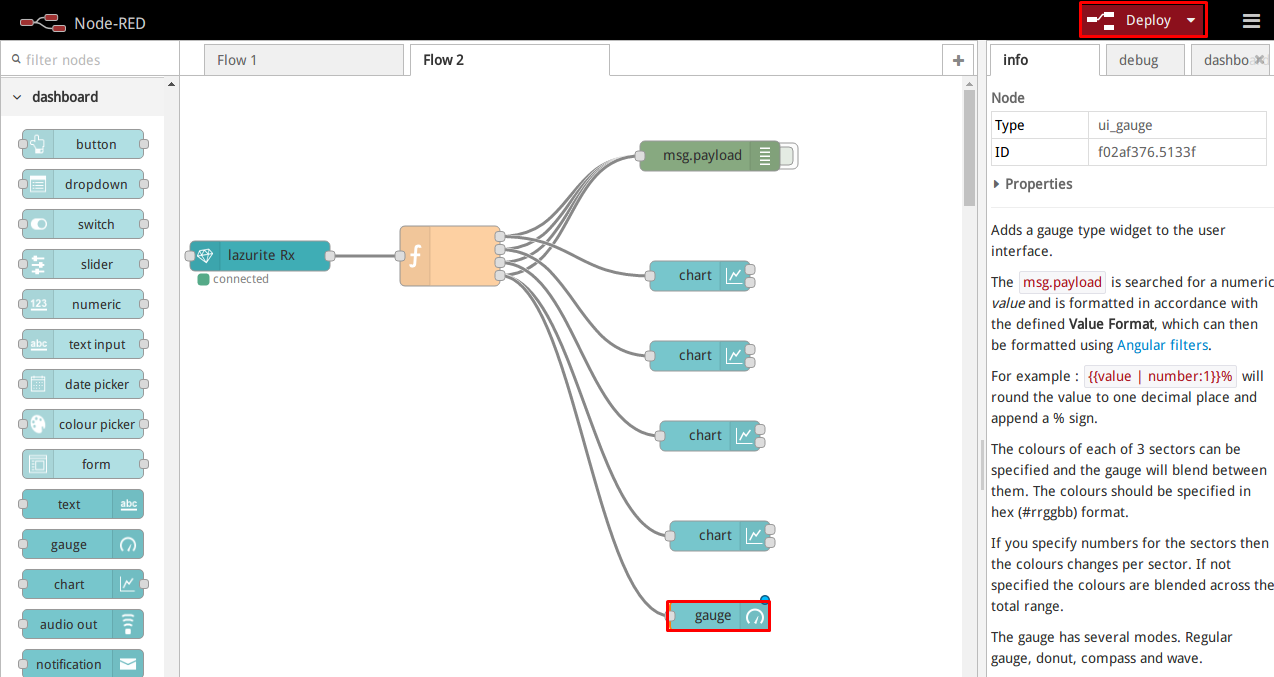

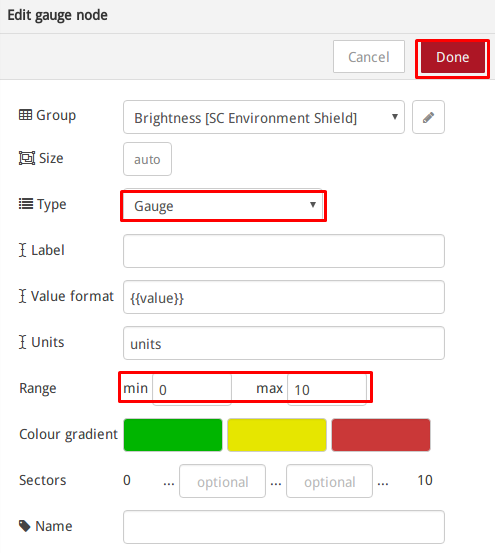

gaugeを配置し、ダブルクリックで開きます。
内容を設定して、Doneをクリックします。
gaugeのTypeをdonutにすると、正円のグラフができます。
Deployをクリックすると、半円グラフが出来ました
設定を変えれば、自分好みのグラフ表示が出来ますね♪
