Lazurite Sub-GHz間で通信をする方法
2016-03-14
今回はLazurite Sub-GHzを２台使用して通信を行う方法を紹介します。

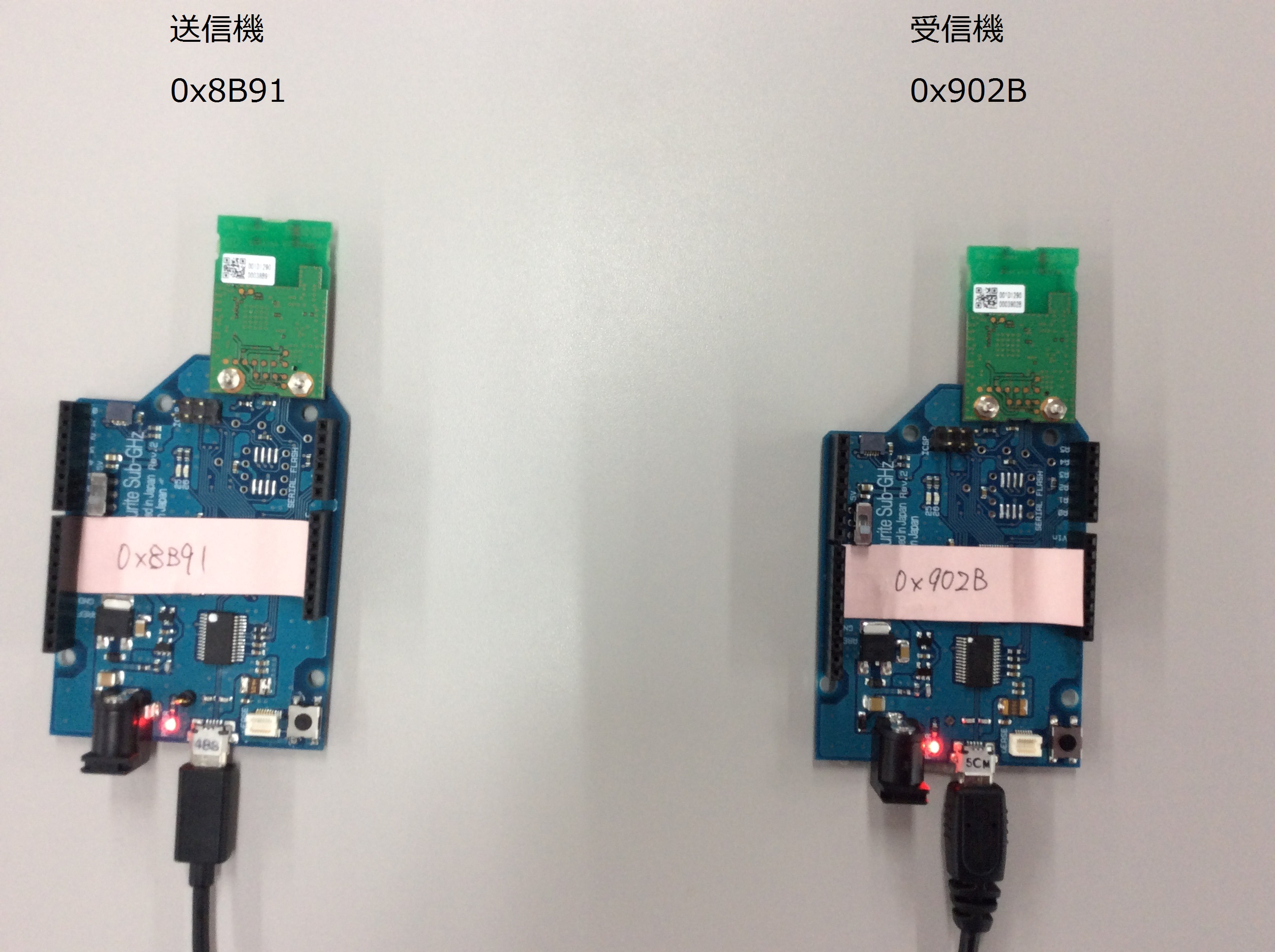

左側を送信機とし、右側を受信機とします。
それぞれの無線モジュール識別用アドレスを確認してください。送信機のアドレスは0x8B91です。右側は受信機で、そのアドレスは0x902Bです。
それそれのアドレスは無線モジュールに記載されており、16字による16進数の最後の4文字の数値となります。
1)送信機を作る
1-1)送信機にする側のLazuriteをUSBケーブルでPCに接続します。
1-2)Lazurite IDEを起動し、Welcome_SubGHzのサンプルプログラムを読み込みます。

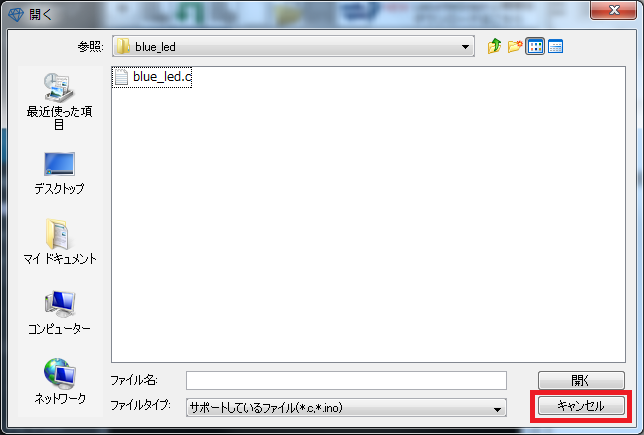

初期画面は「開く」が選択されているので、その画面はキャンセルしてください。
続いてwelcome_subghzまたは、welcome_subghz2のサンプルプログラムを選択してください。
（写真はwelcome_subghz2を選択しています。)
’

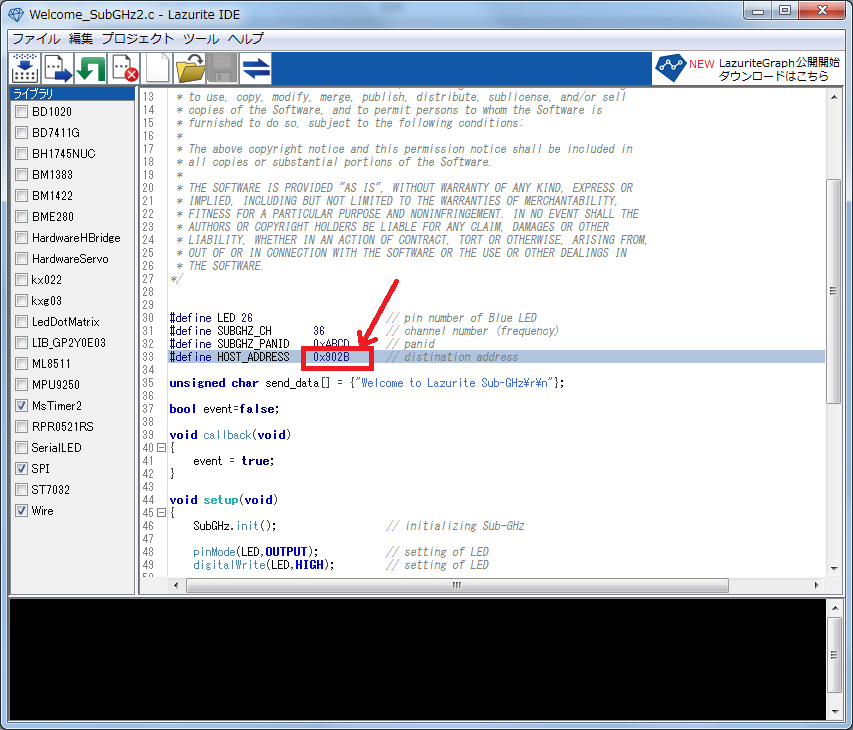

1-3) 受信機のアドレスを33行目のHOST_ADDRESSに設定します。
受信機のアドレスは0x902Bなので、それを指定しました。

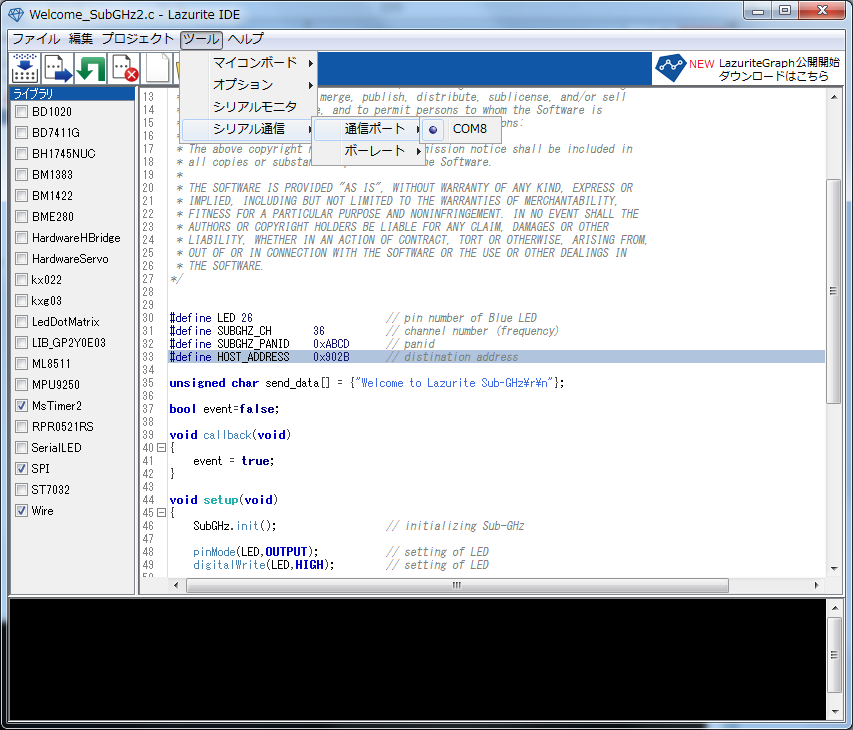

1-4) COMポートの選択を行います。
ツールから、シリアル通信 ⇒ COMポートを選択します。
図ではCOM8となっていますが、番号はご使用の環境によって異なります。

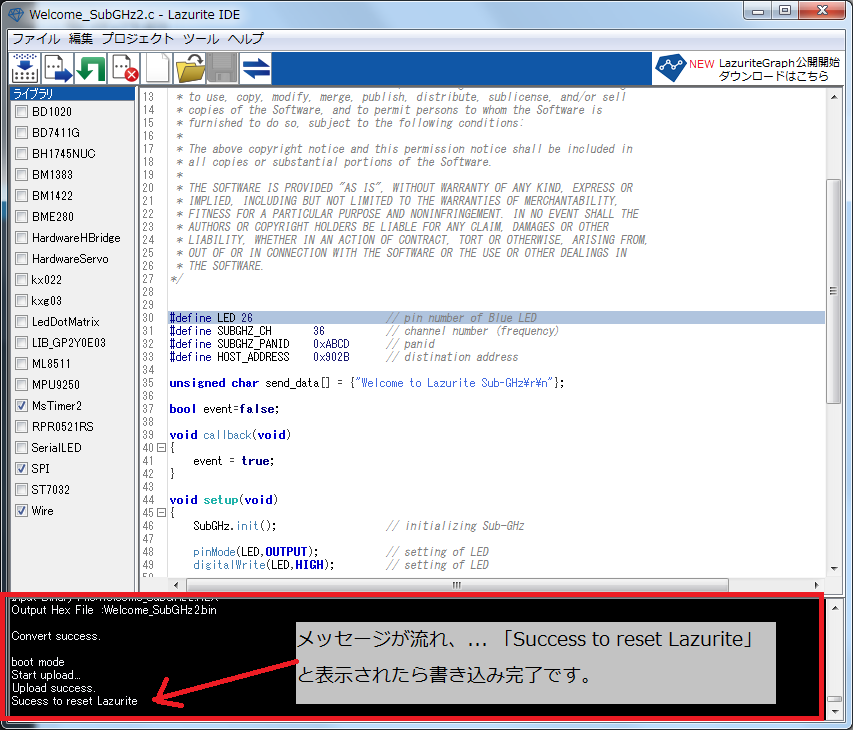

1-5) プログラムの書き込みを行います。
プログラムの転送ボタンを押してください。下の欄にメッセージが流れていきます。
2) 受信機を作る
続いて受信機を作ります。
2-1) 受信機にするLazuriteをPCに接続します。
2-2)Lazurite IDEを起動します。

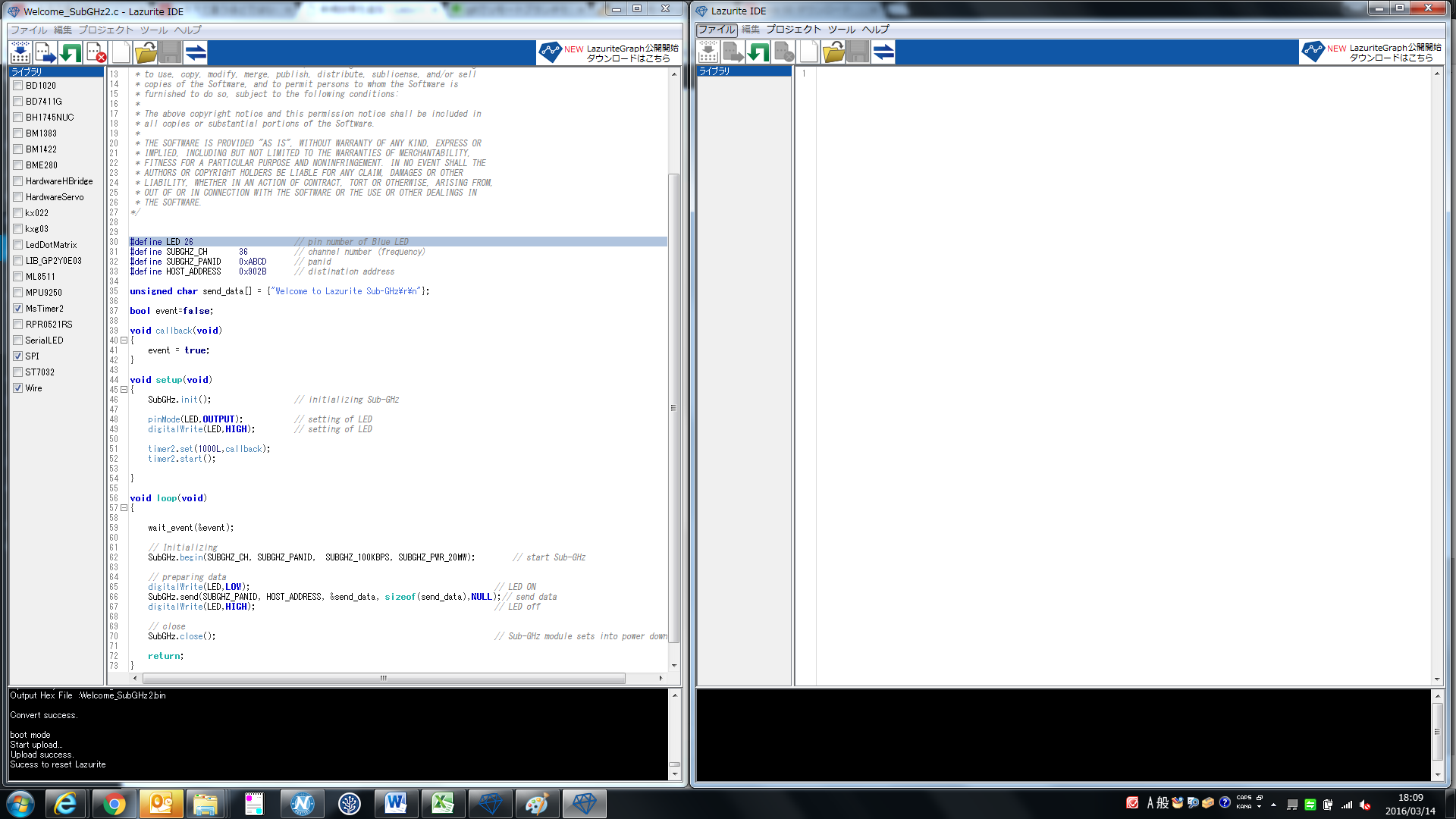

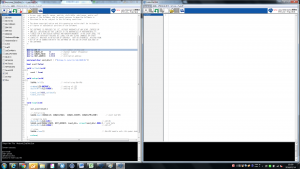

LazuriteIDEが開いている状態でLazuriteIDEのアイコンをダブルクリックすると新しい画面が開きます。先ほど作成した送信用画面を左に移動し、右側に受信用の新しいLazuriteIDEの画面を持ってきました。
2-3) Print_SubGHzのサンプルプログラムを起動します。

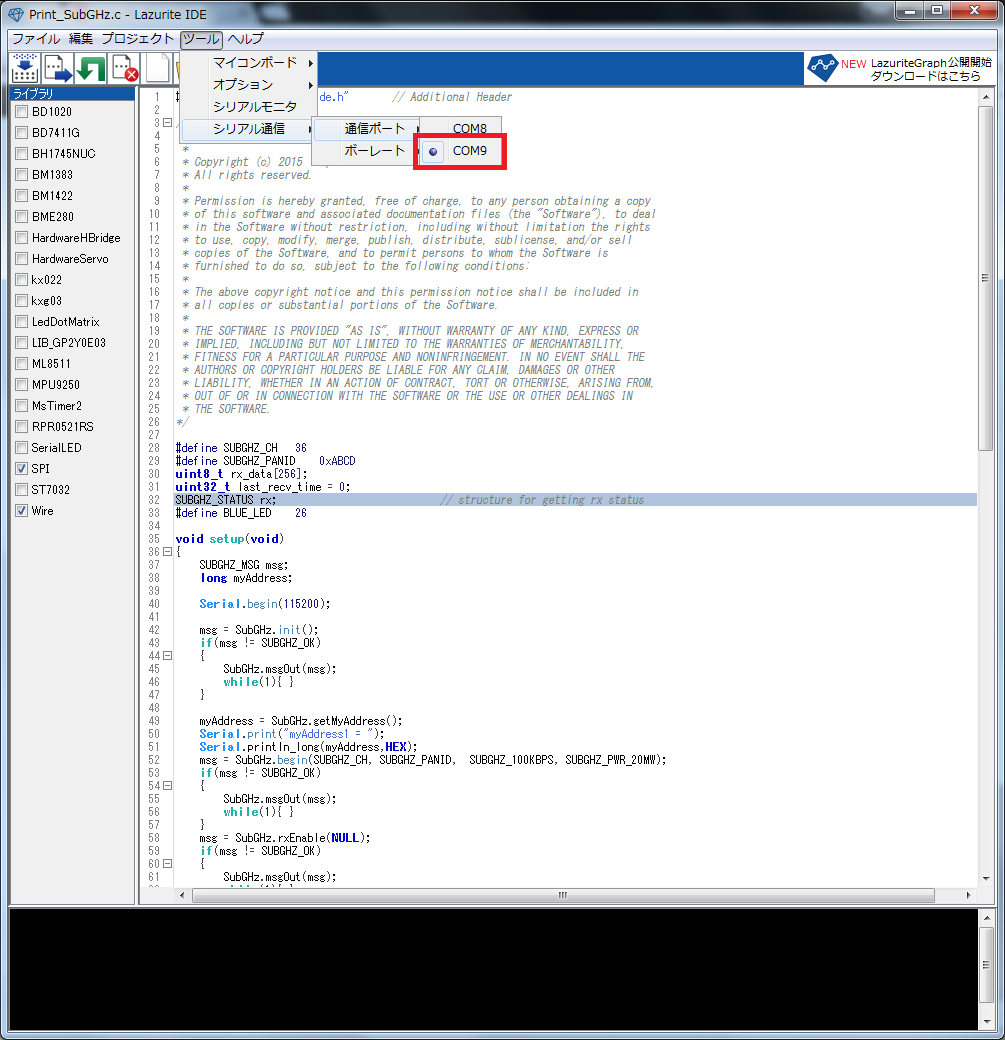

2-4) COMポートを選択します。
送信機とは異なるCOMポートの番号を選択してください。
2-5) 「プログラムを転送」ボタンを押します。
2-6) 完了したら、受信機側の「シリアルモニタ」のボタンを押します。

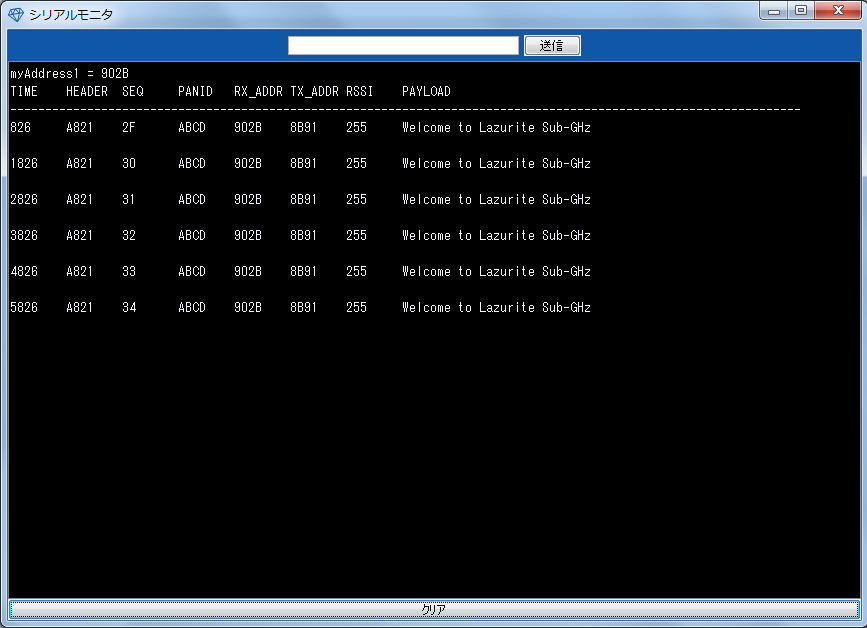

2-7) 無事に受信できました！！
色々と送信データや、受信時の書式を変更して利用してください♫
