らずらいと姫の挑戦日記（第２０回）～静電タッチ応用編～

2016-08-29

前回作った静電タッチ装置にソリッドステートリレーとAC電源をつけて、触ったら電源ONになる装置を作ってみたいと思います☆

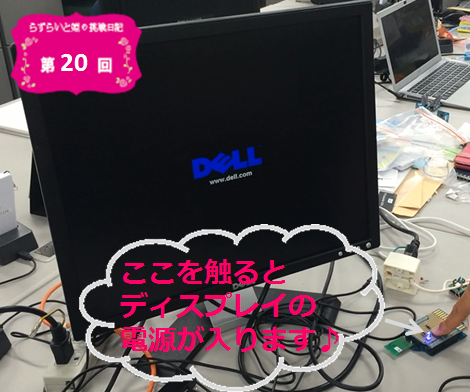

ここではPCのディスプレイ電源がONになります。

13

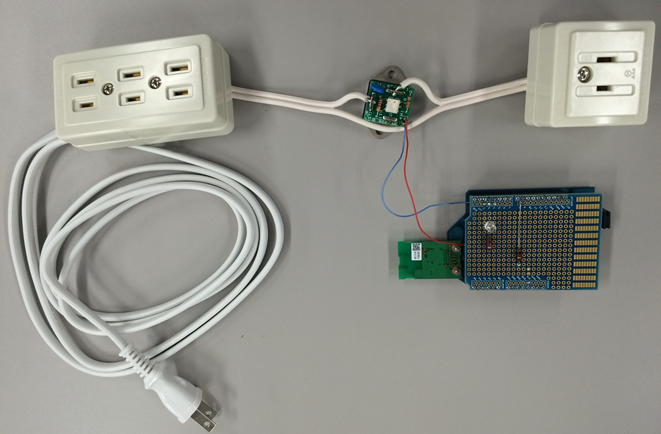

用意するもの

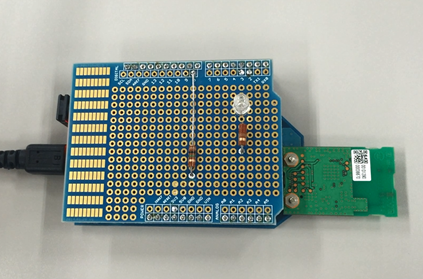

  • 静電タッチ装置
    14

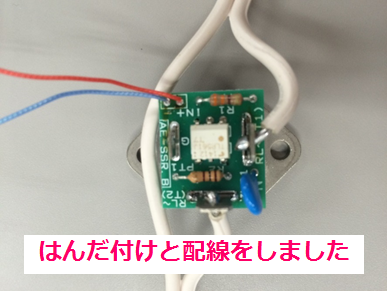

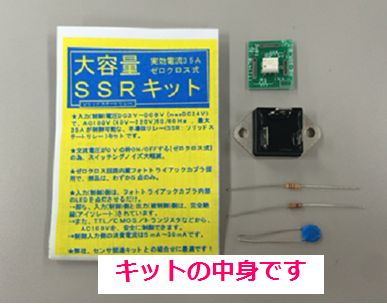

  • ソリッドステートリレー（ＳＳＲ）キット

17　8

  • コンセント　２個
  • 電源プラグ　１個
  • コンセントケーブル

リレーとは？

運動会のリレー競争のバトンをつなぐのと同様に、「電気をつなぐ」という役割から、リレーと名付けられました。英語で「RELAY」と書き、日本語では「継電器」とも言われているそうです。

有接点リレーと無接点リレーの二つの種類があります。

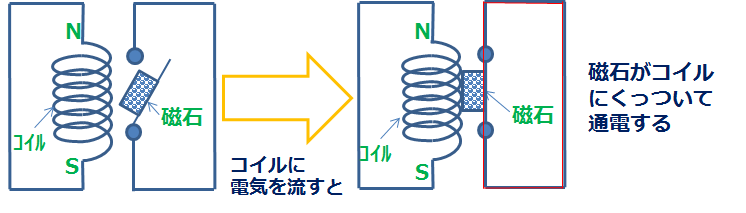

有接点リレー

コイル（電磁石）とスイッチ（接点）で構成されている電気部品です。コイルに電流を入力することで磁力（電磁石）を発生させ、その力でスイッチをON/OFFするものです。

23

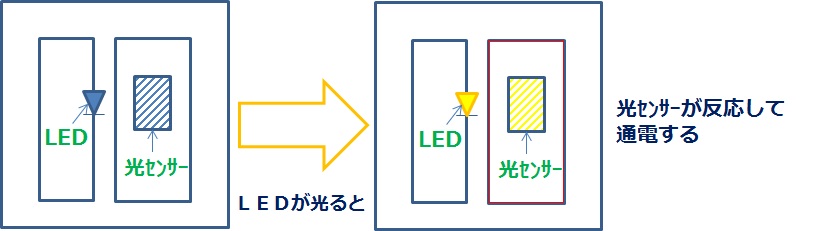

無接点リレー（ソリッドステートリレーSSR）

動作的には有接点リレーと変わりませんが、半導体や電子部品を使用したリレーです。ＬＥＤが光ると光ｾﾝｻｰが反応するなどで、スイッチをON/OFFしています。

24

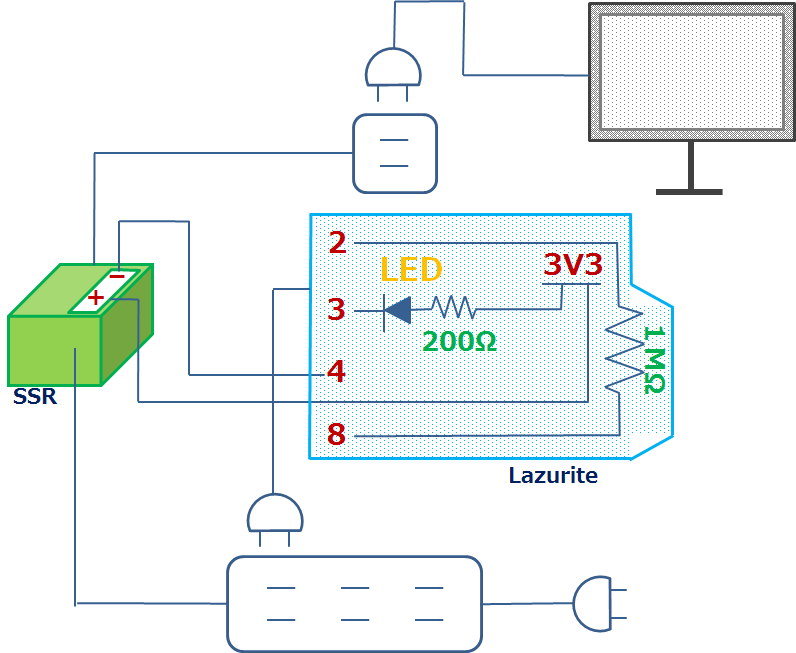

回路図

1

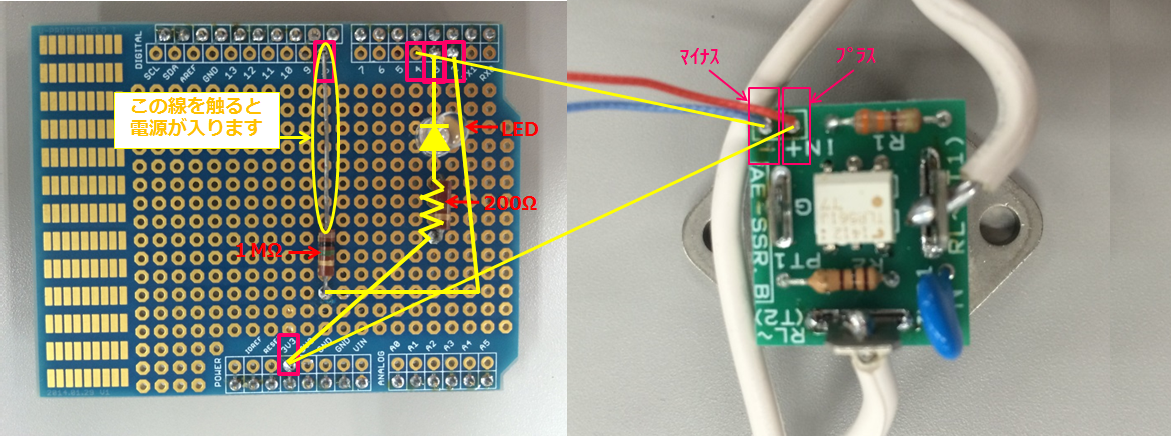

Lazuriteの3V３ピンとSSRのプラス・Lazurireの４番ピンとSSRのマイナスをそれぞれ繋ぎます。

19

20

21

動かしてみよう！

Lazurite IDEを開き、下記プログラムをマイコンボードヘ転送します。

[c]
bool event;
void callback(void)
{
event = true;
}
void setup() {
// put your setup code here, to run once:
event = true;
Serial.begin(115200);
pinMode(2,OUTPUT);
pinMode(8,INPUT);
pinMode(3,OUTPUT);
pinMode(4,OUTPUT);
digitalWrite(3,HIGH);
digitalWrite(4,HIGH);
timer2.set(100L,callback);
timer2.start();
}

void loop() {
// put your main code here, to run repeatedly:
int i;
bool result[3];
wait_event(&event);
event = false;
for(i=0;i<3;i++)
{
unsigned long duration[2];
digitalWrite(2,HIGH);
duration[0] = pulseIn(8,LOW,50);
digitalWrite(2,LOW);
duration[1] = pulseIn(8,HIGH,50);
if((duration[0] > 50) || (duration[1] > 50)) result[i] = true;
else result[i] = false;

sleep(1);
}
if((result[0] == true) && (result[1] == true) && (result[2] == true))
{
digitalWrite(3,LOW);
digitalWrite(4,LOW);
}
else if((result[0] == false) && (result[1] == false) && (result[2] == false))
{
digitalWrite(3,HIGH);
digitalWrite(4,HIGH);
}
}

[/c]

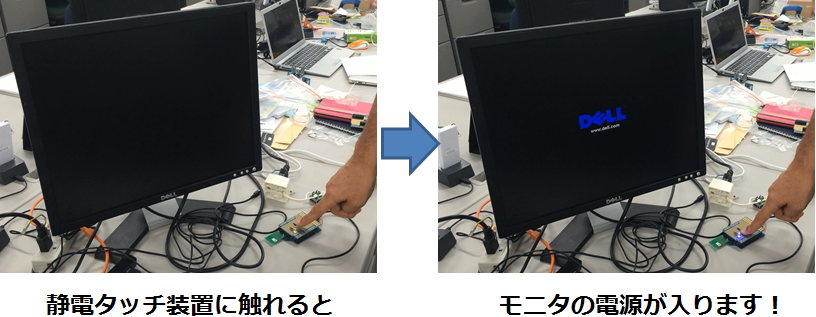

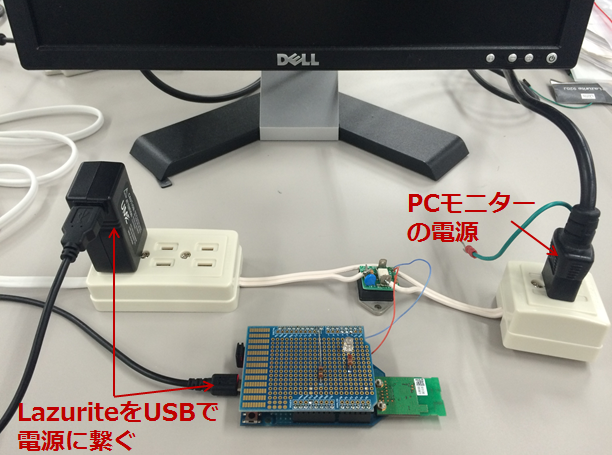

静電タッチ装置と同じですが、線に触れるとLEDが点灯し、PCモニターの電源が入ります。手を離すと、LEDが消灯し、モニターの電源も切れます。

26

これで、触ったら電源ON/OFFできる装置の完成です。

前回の静電タッチの実験の時は、誤検出していましたが、その問題も今回は改善されていて、触っている間は電源がついています♪

今回で記念すべき２０回目をむかえることができました！Lチカプログラムからはじまり、ORIZURUを飛ばし、はんだ付けに挑戦し、こんな装置まで作れるようなりました！！

でも、まだまだ初心者です.今後も色々勉強し、挑戦していきたいと思いますので、どうぞよろしくお願いします♡
