お久しぶりです！らずらいと姫です。
最近はあったかくなったり寒くなったり、忙しい気温ですね。
みなさんも体調管理はお気を付けください！
さて今回は、LINEからライトの光を制御～パート2～です☄
LINE DevelopersやNode-REDの設定方法は
前回の記事をご覧ください☄
今回はサーバーから手元になるゲートウェイまでデータを送信する部分をやっていきます。
今回使用しているIBM Cloudのようなインターネット上のサーバーは
インターネット上に一つしかない固有の名前が決まっているのでサーバー間でデータのやり取りをすることができるのですが、
手元にあるゲートウェイは名前が決まっていないのでLINEからIBM Cloudにデータを送ったようなやり方でデータを渡すことができません。
そこで、サーバーからゲートウェイにデータを送信するために利用されるのがMQTTという通信手段です。
IBM CloudではIoT Things platformというサービスで利用することができるので、
それを利用してLINEのメッセージをゲートウェイまで届けたいと思います！
IBM Cloudの設定

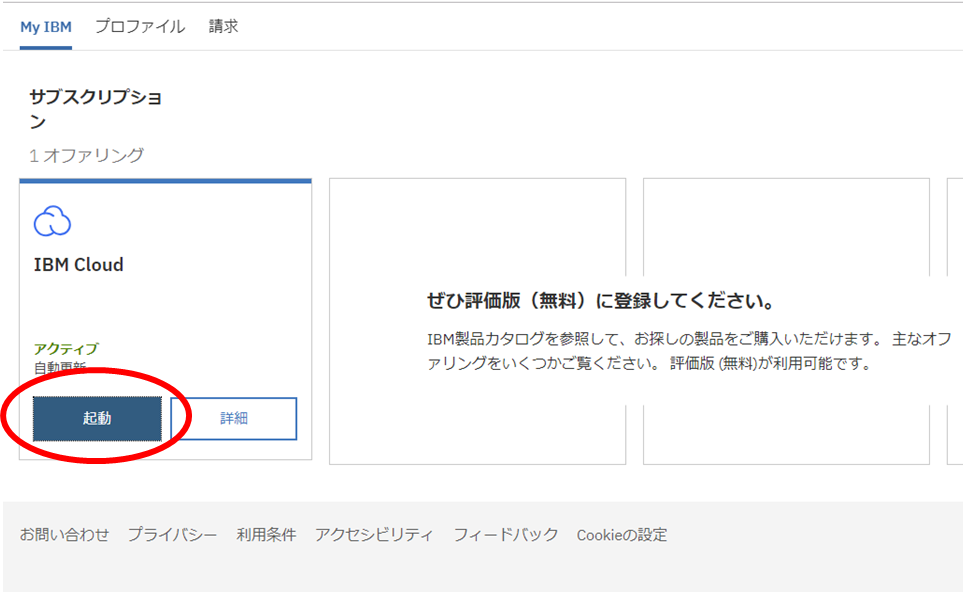

まずはIBM Cloudにログインして起動をします。
そうするとダッシュボードが開かれるので、
Cloud Foundry サービスの
Internet of things Platformを選択します。

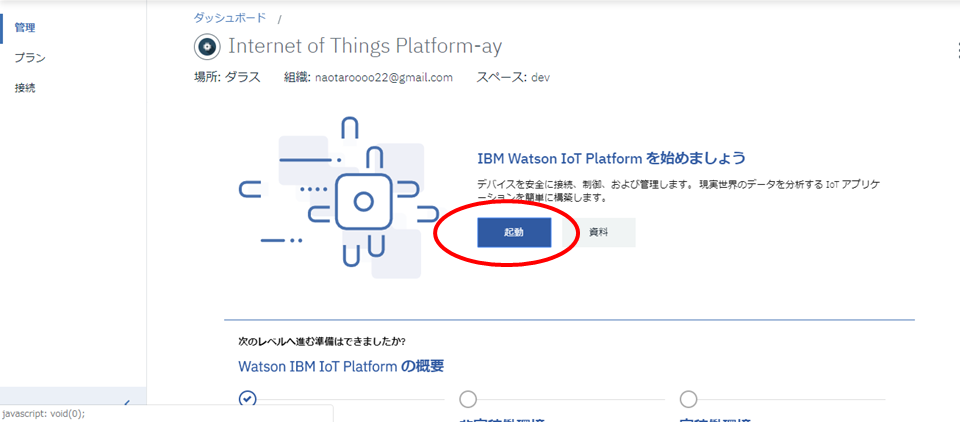

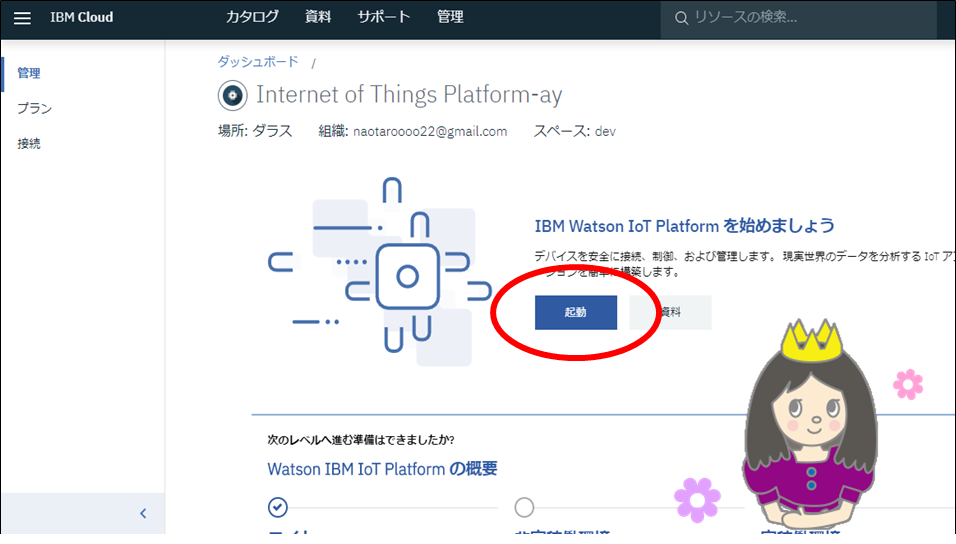

選択すると下記の画面が開かれるので、「起動」を押しましょう☄

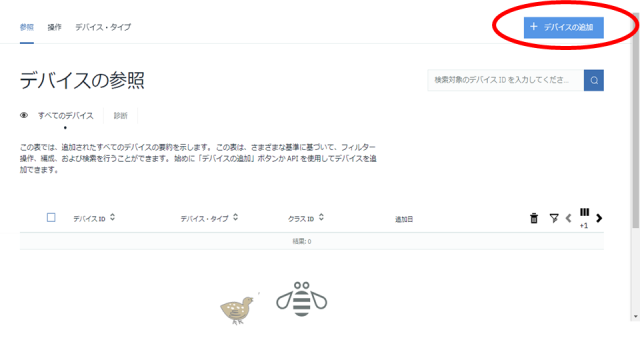

次にデバイスの参照がひらくので
「デバイスの追加」を押します。

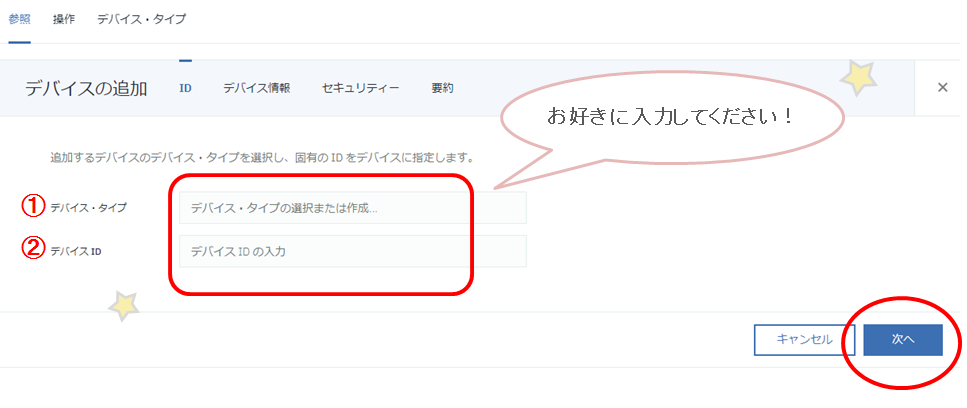

そうすると”デバイスタイプ” ”デバイスＩＤ”の入力画面になるので、
お好きに入力して「次へ」を押しましょう☄

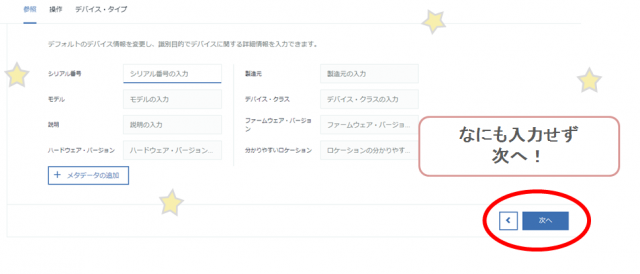

次へを押すと、下の画面が開きます。
なにも入力しないで、「次へ」を押しましょう！

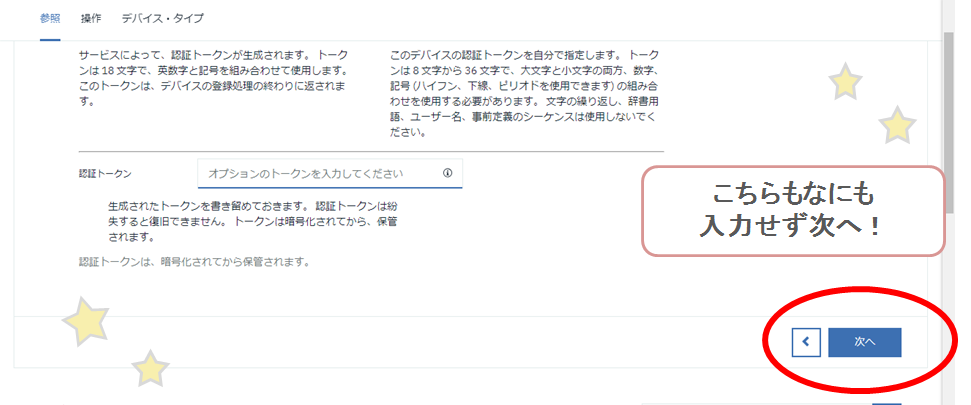

そうすると認証トークンを入力する画面になります。
こちらも何も入力せずに「次へ」を押してください☄

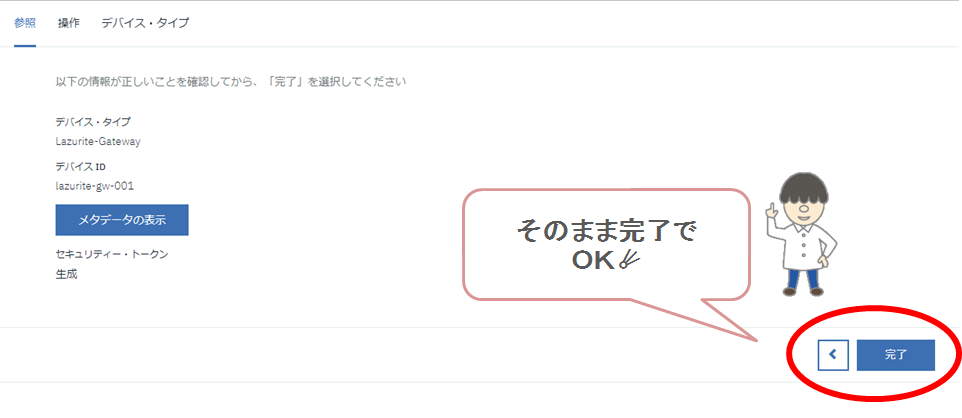

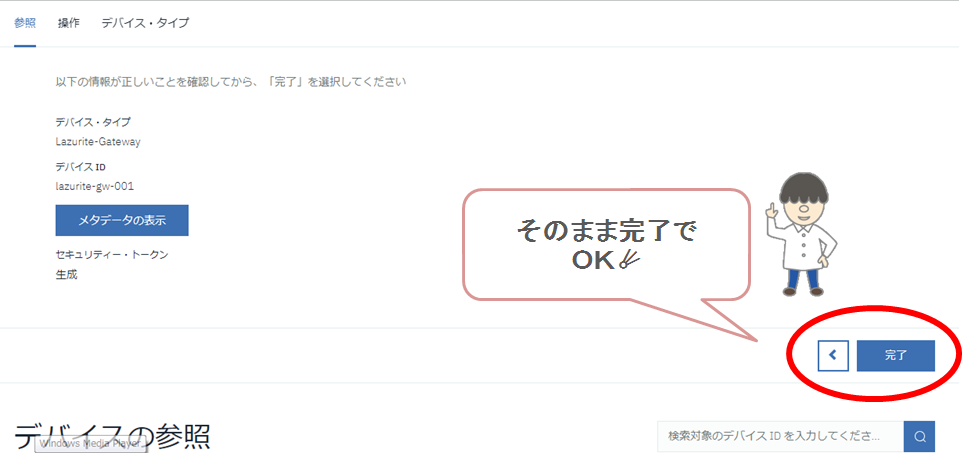

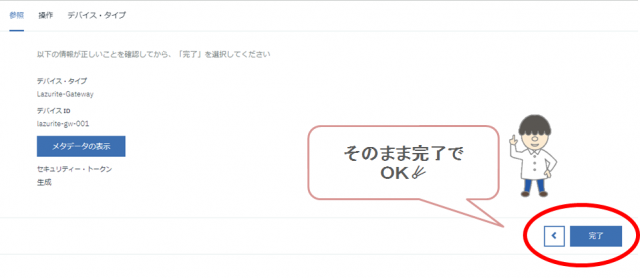

次も入力内容が良ければ、
そのまま「完了」でＯＫです✽

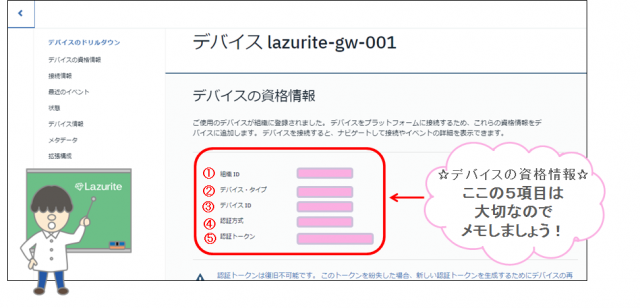

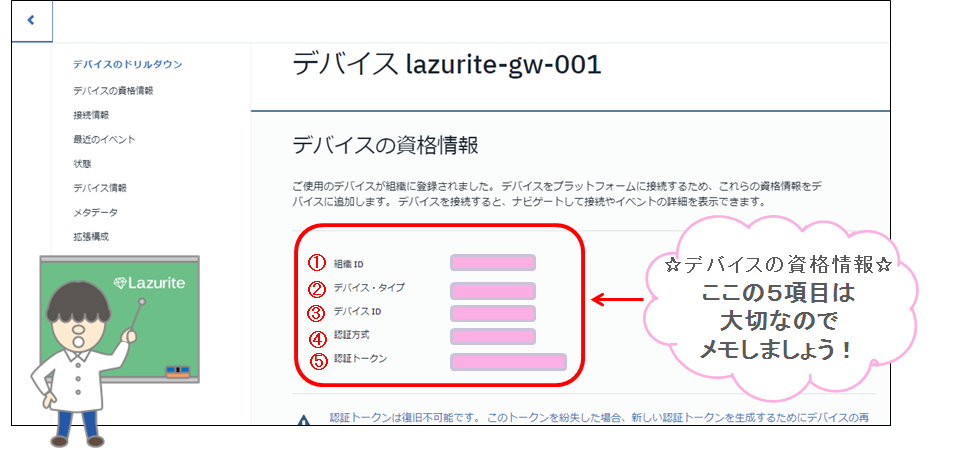

そうすると、デバイスの資格情報画面が開きます。
デバイスの資格情報５項目は
今後も使うのでメモしておいてくださいね（＾－＾）大切です！
（①組織ＩＤ ②デバイスタイプ ③デバイスＩＤ ④認証方式 ⑤認証トークン）
Node-REDとIoT Platformの接続
ここまでにIBM CloudのNode-REDとIoT Platformを使用しました。
続いて、Node-REDからIoT Platformに接続するための設定を行います。

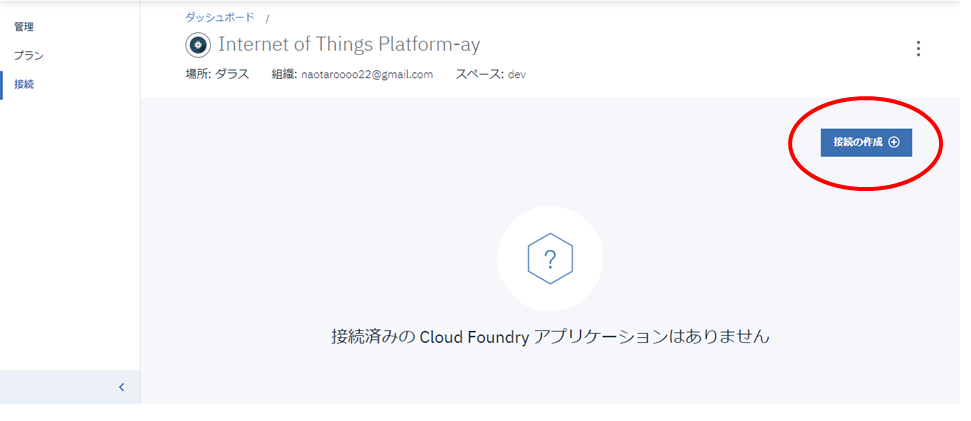

起動を押すと、下のような画面が表示されます。
「接続の作成」を押してください☄

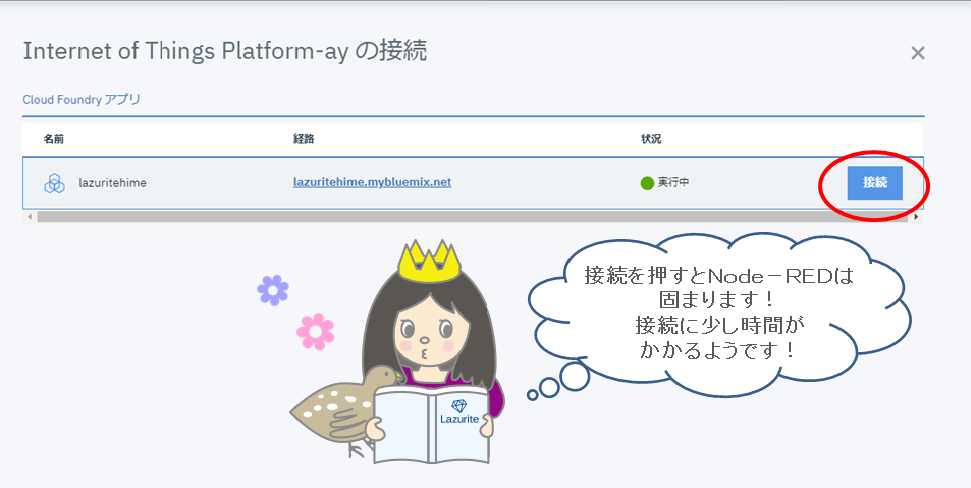

次の画面がひらきましたら「接続」を押します。
そうすると、Node-REDが再起動されて、
しばらくするとIoT Platformに接続する準備が完了します。

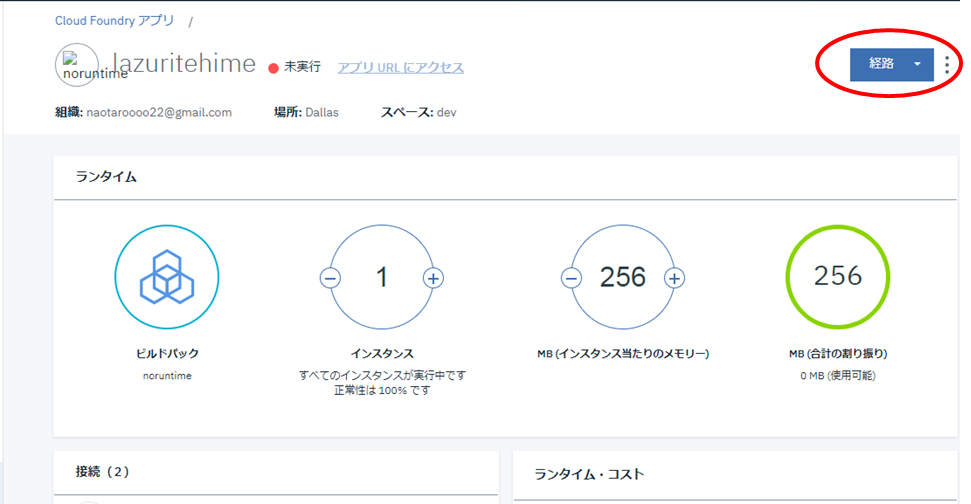

下のような画面が出ましたら
右上にある「経路」を押しましょう！
これで接続は完了です！
Node-REDの設定をしよう✿
再びIBM Cloud側のNode-REDの画面に移り、
今度はIoT Platformの設定をしていきましょう✽

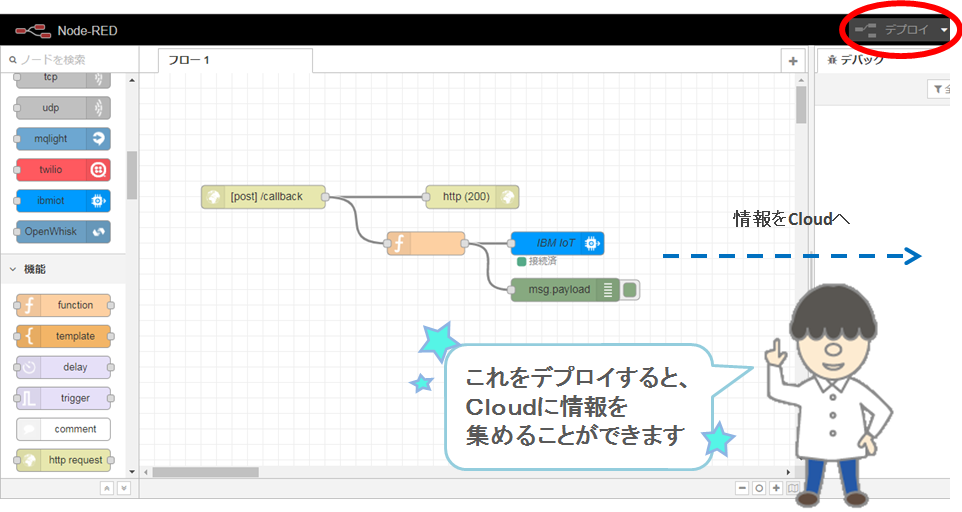

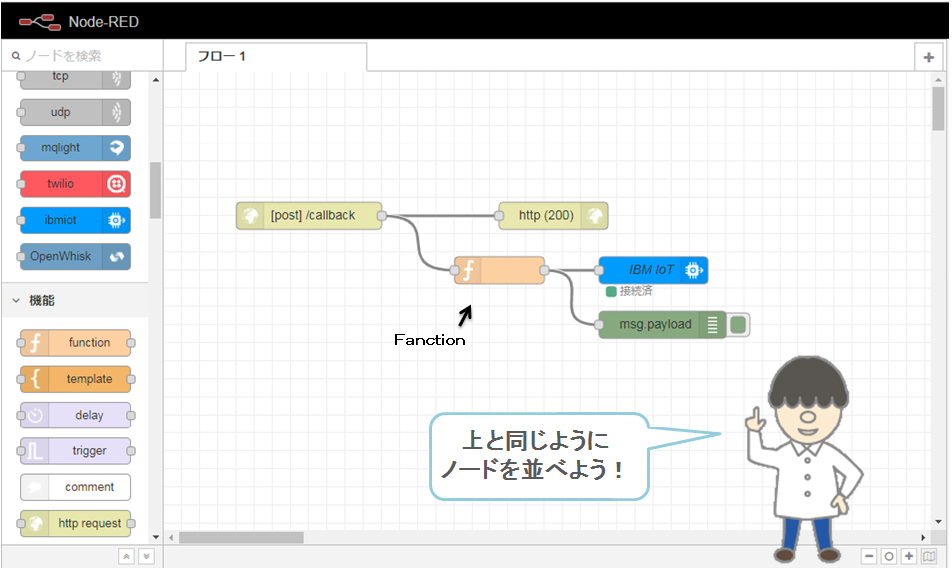

まず、下記のようにノードを並べます。
並べたら、”IBM IoT”のノードをクリックしてください。
そうすると編集画面になるので、

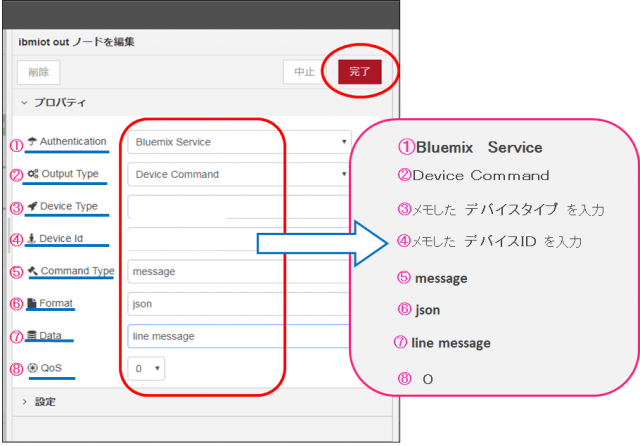

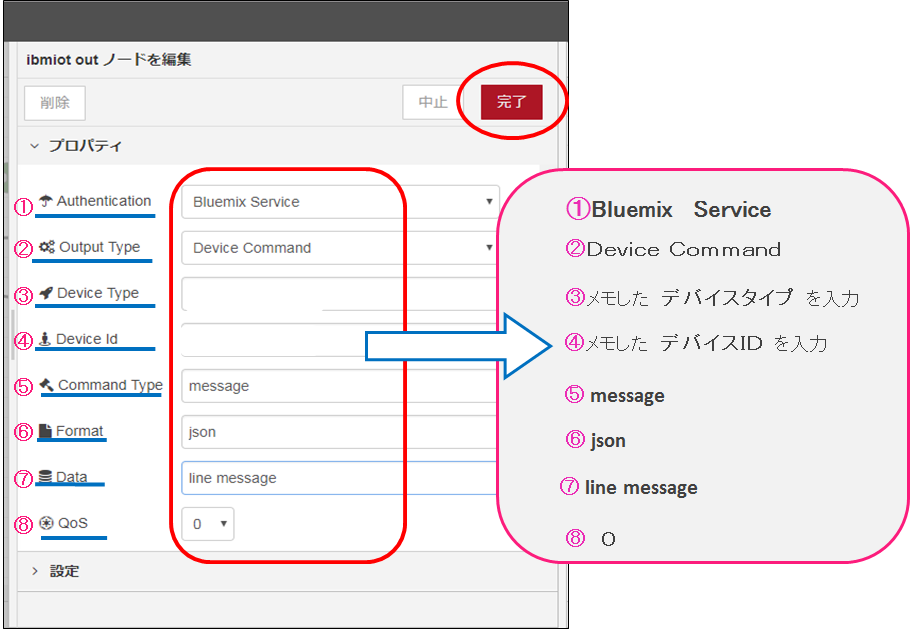

下記のように入力してください(^_^)
ここで先ほどデバイスの資格情報で
メモしたところを使っていきます✩
①Authentication ： Bluemix Service
②Output Type ： Device Command
③Device Type ： 先ほどメモしたデバイスタイプを入力
④Device Id ： 先ほどメモしたデバイスＩＤを入力
⑤Command Type ： message
⑥Format ； json
⑦Date ： line message
⑧QoS ： 0（ゼロ）
入力したら、右上の「完了」を押しましょう☄
完了を押したら、フローの画面に戻ります。
右上にあるデプロイを押してください。
「接続が成功しました」と出ればＯＫです！
Raspberry Pi側のNode-REDの設定をしよう✩
次にRaspberry Pi側のNode-REDを設定していきます。

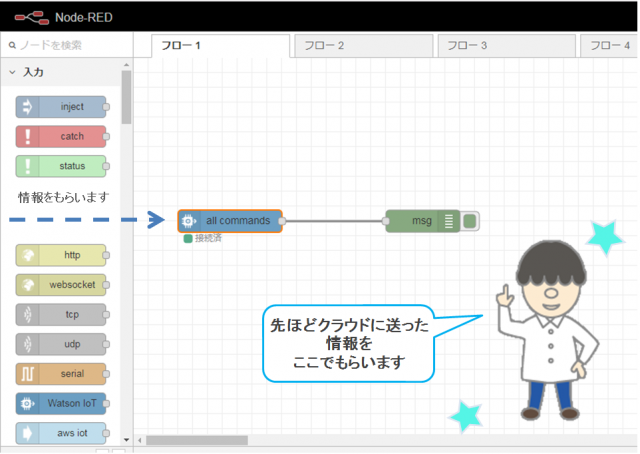

Node-REDを立ち上げたら下の画像のようにノードを置いてください。
次にall commandsのノードをクリックします。

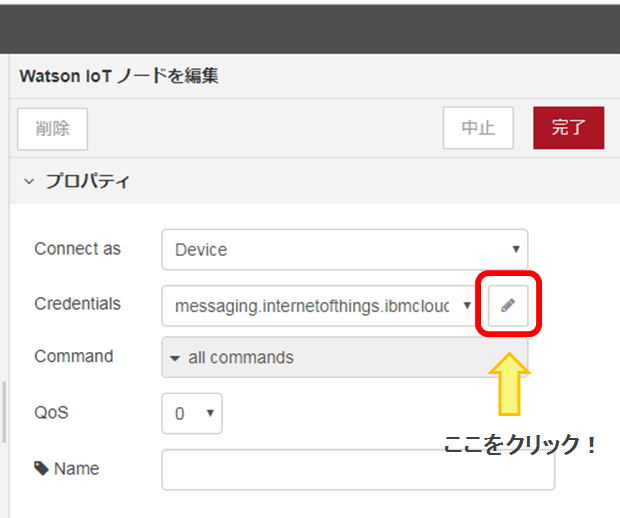

そうすると下の画面になるので、
Credentialsの鉛筆✐マークを押しましょう。

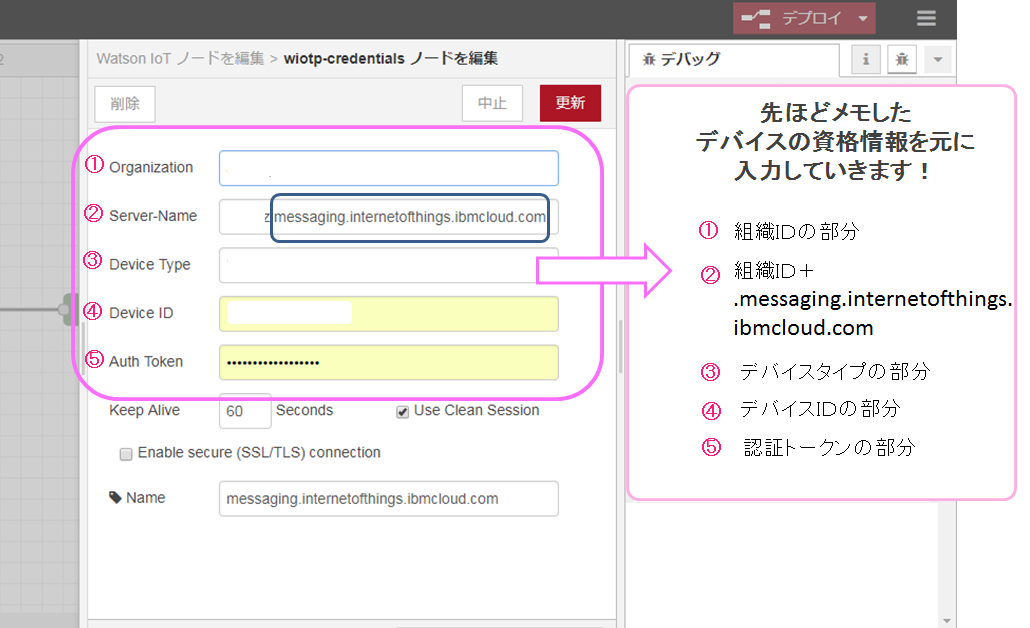

編集画面に移ります。
ここでも先ほどデバイスの資格情報で
メモしたところを使っていきます！
①Organization ： 先ほどメモした組織ＩＤを入力
②Server Name ： 先ほどメモした組織ＩＤ＋Messaging.internetofthings.ibmcloud.com
③Device Type ： 先ほどメモしたデバイスタイプを入力
④Device ID ： 先ほどメモしたデバイスＩＤを入力
⑤Auth Token ： 先ほどメモした認証トークンを入力
入力し終わったら右上の「更新」を押して
「完了」しましょう。
これでRaspberry Pi側Node-REDの
all commandsノードについている赤い三角△が、
青色の丸○になればIBM Cloud側の設定は完了です✩
実際にＬＩＮＥを送ってみよう✿
それでは実際に、
ちゃんとLINEが送れるのかどうか試してみましょう！

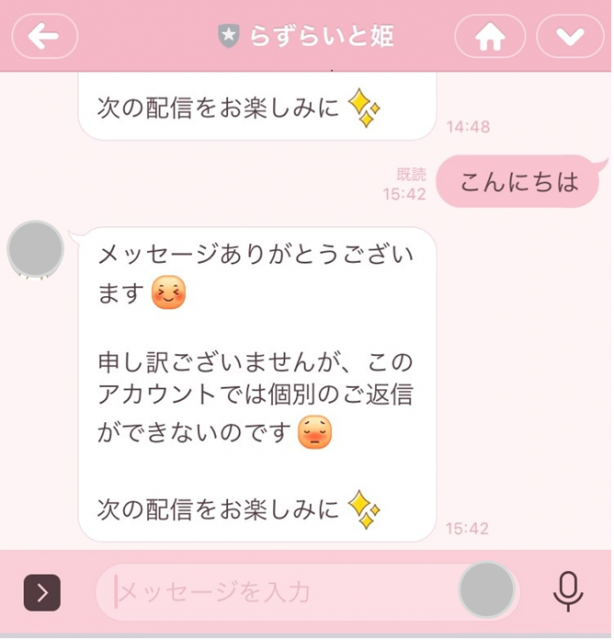

LINEで「こんにちは」と送ってみます。

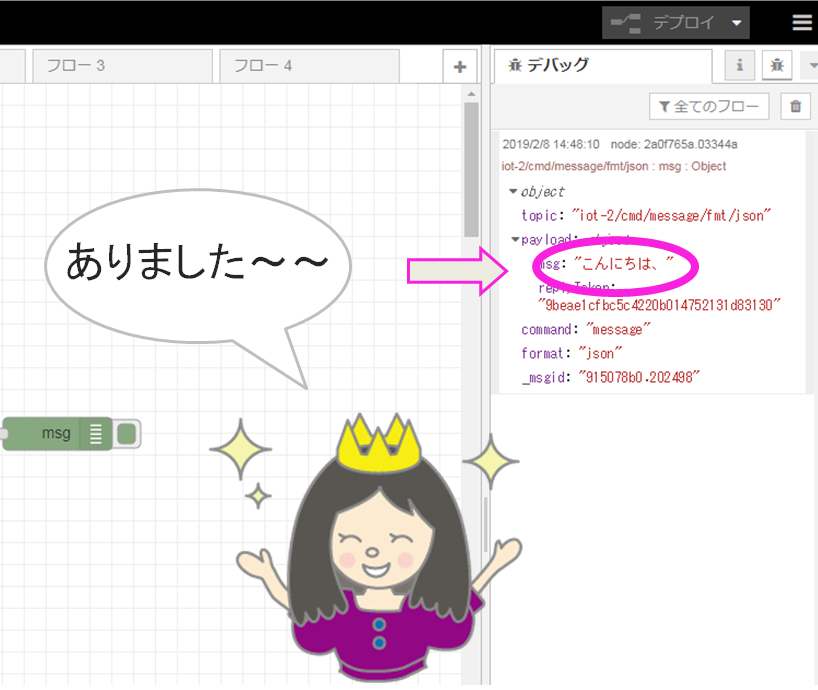

Node-REDを見てみると・・・・・
しっかり送れてました～～！
これで設定部分はばっちりです（＾－＾）✩
さて、次回はいよいよLINEから送信したメッセージでNeoPixelを制御したいと思います〜☆
